Pioneer sm-g205

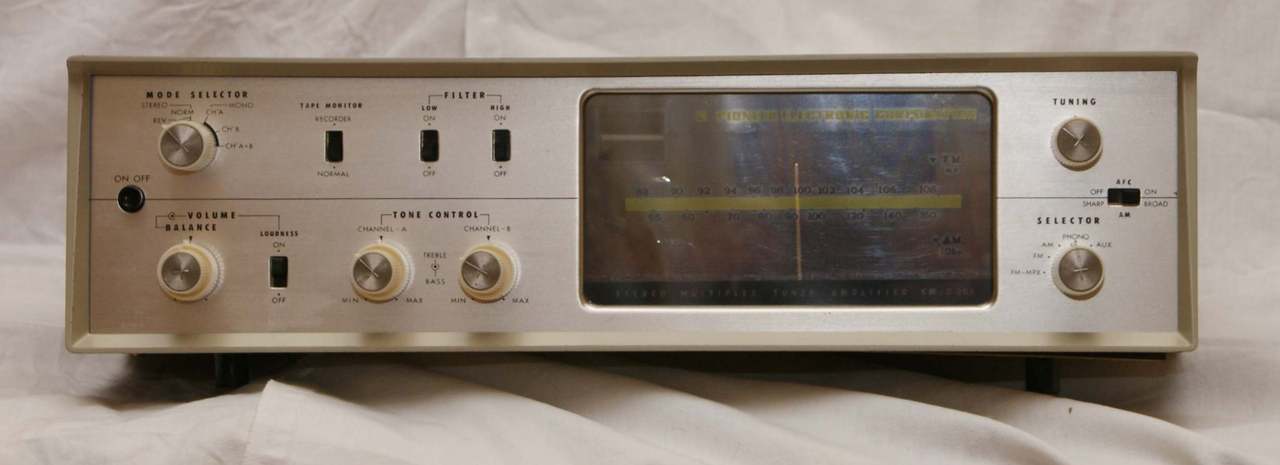

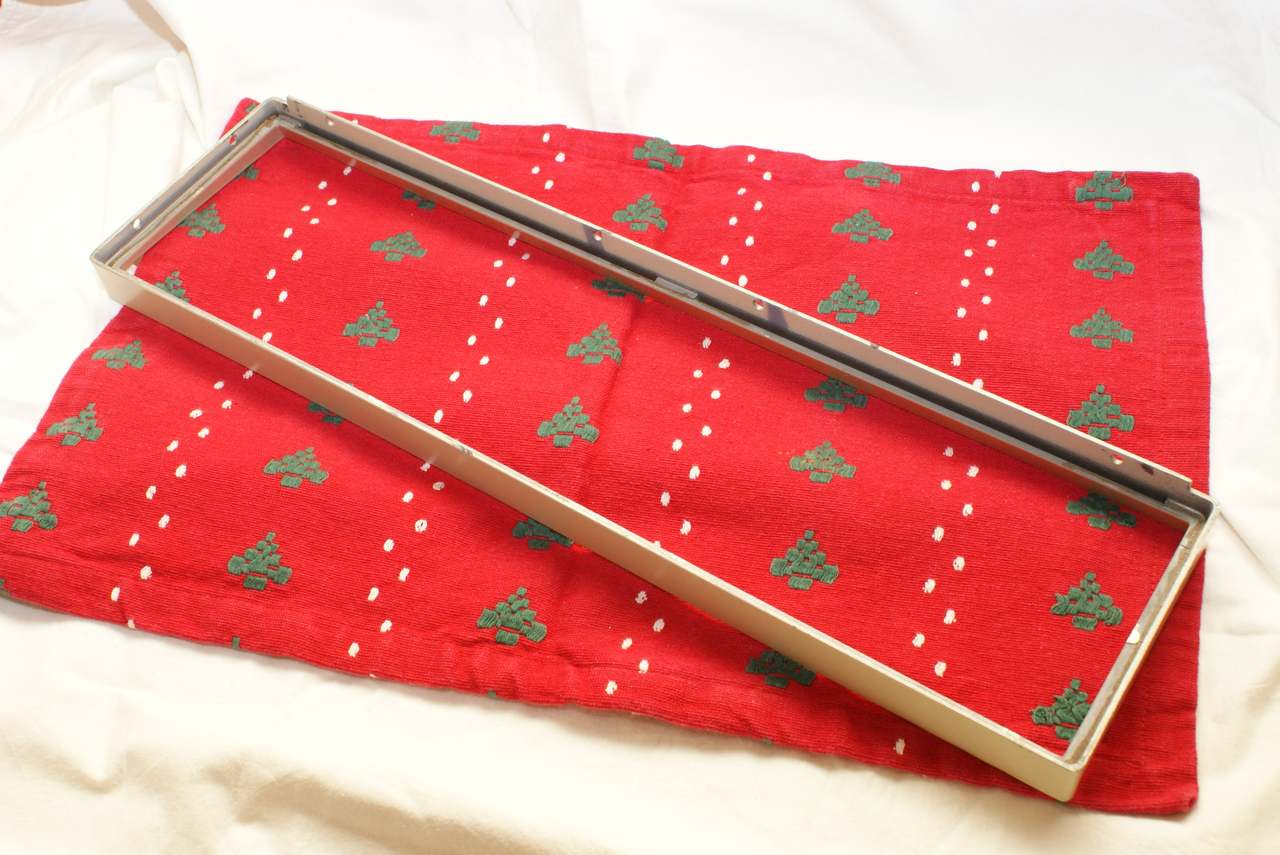

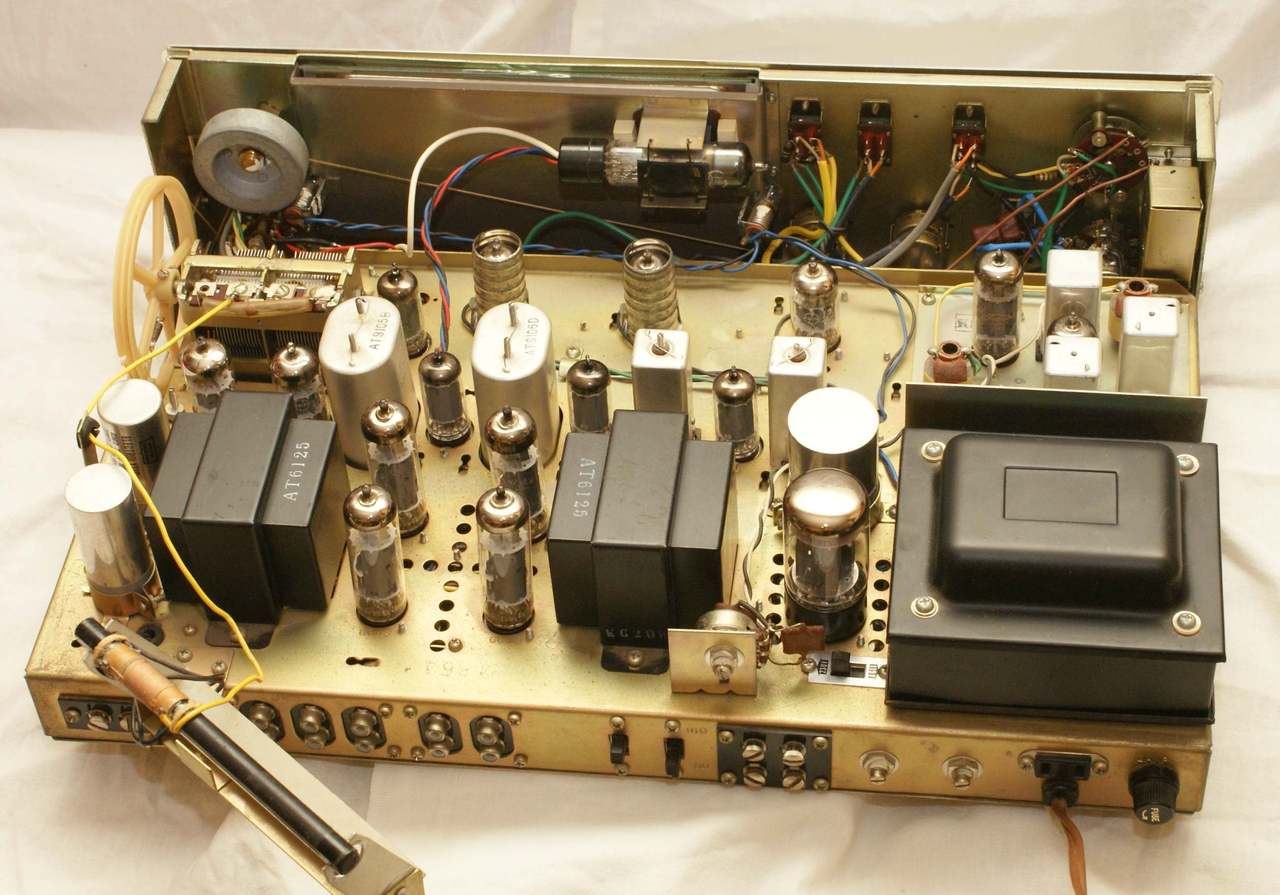

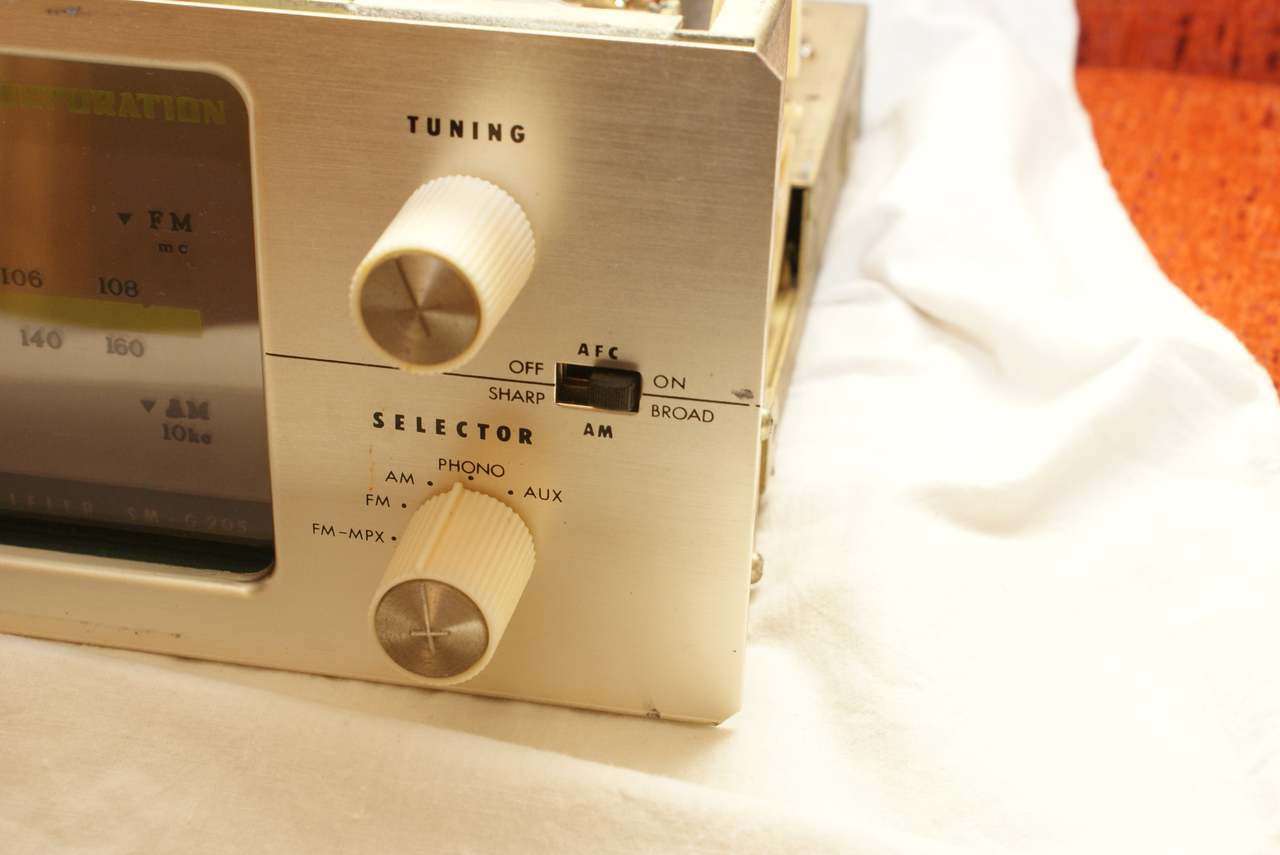

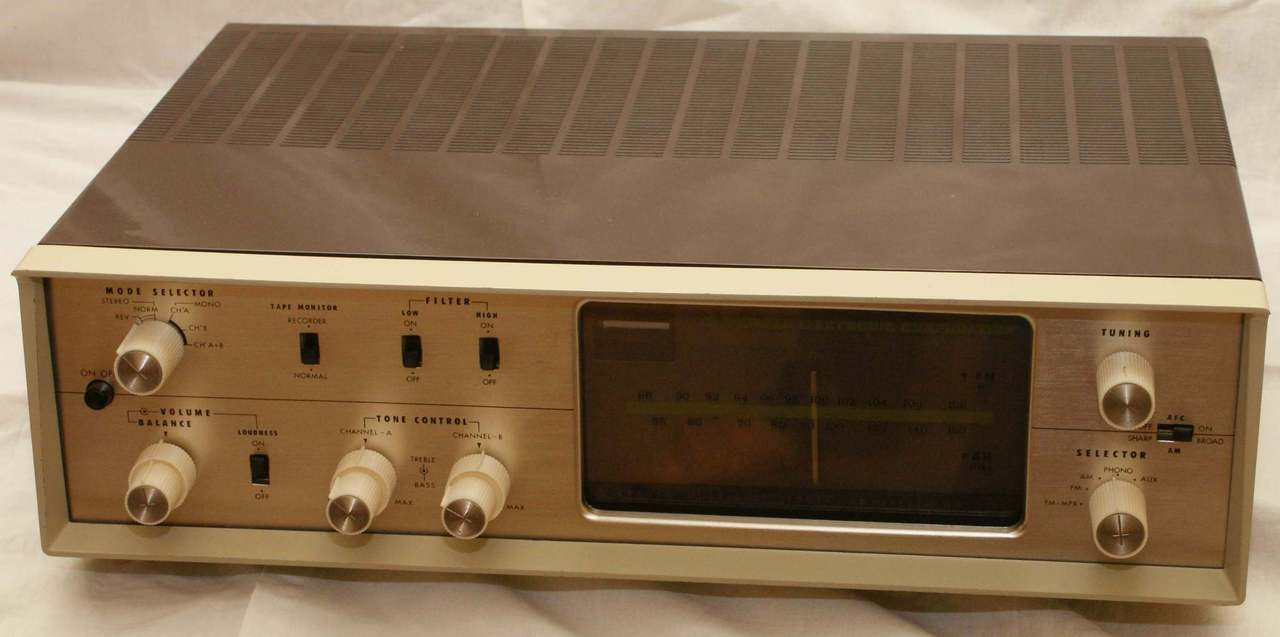

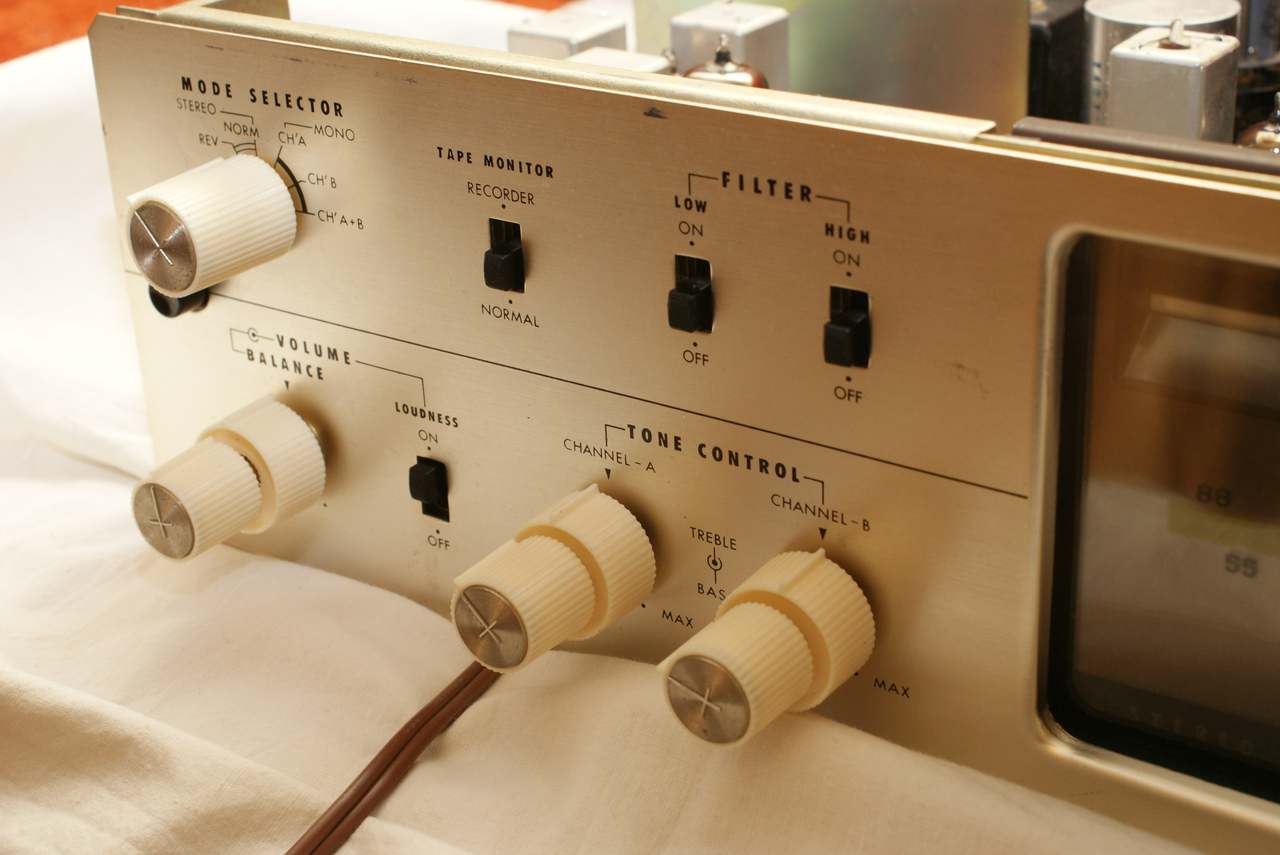

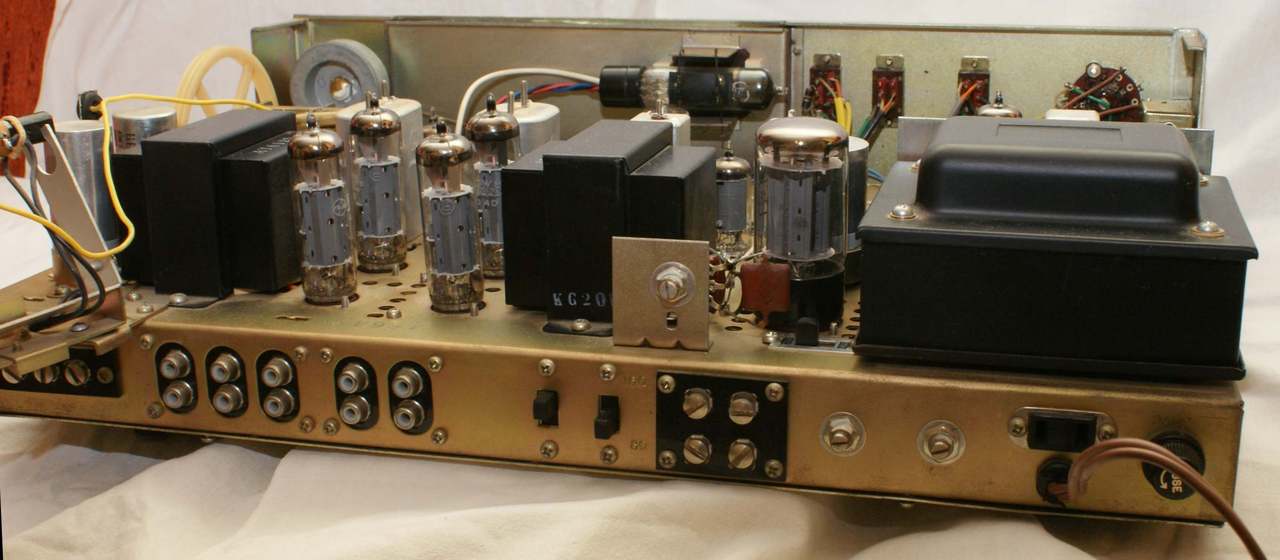

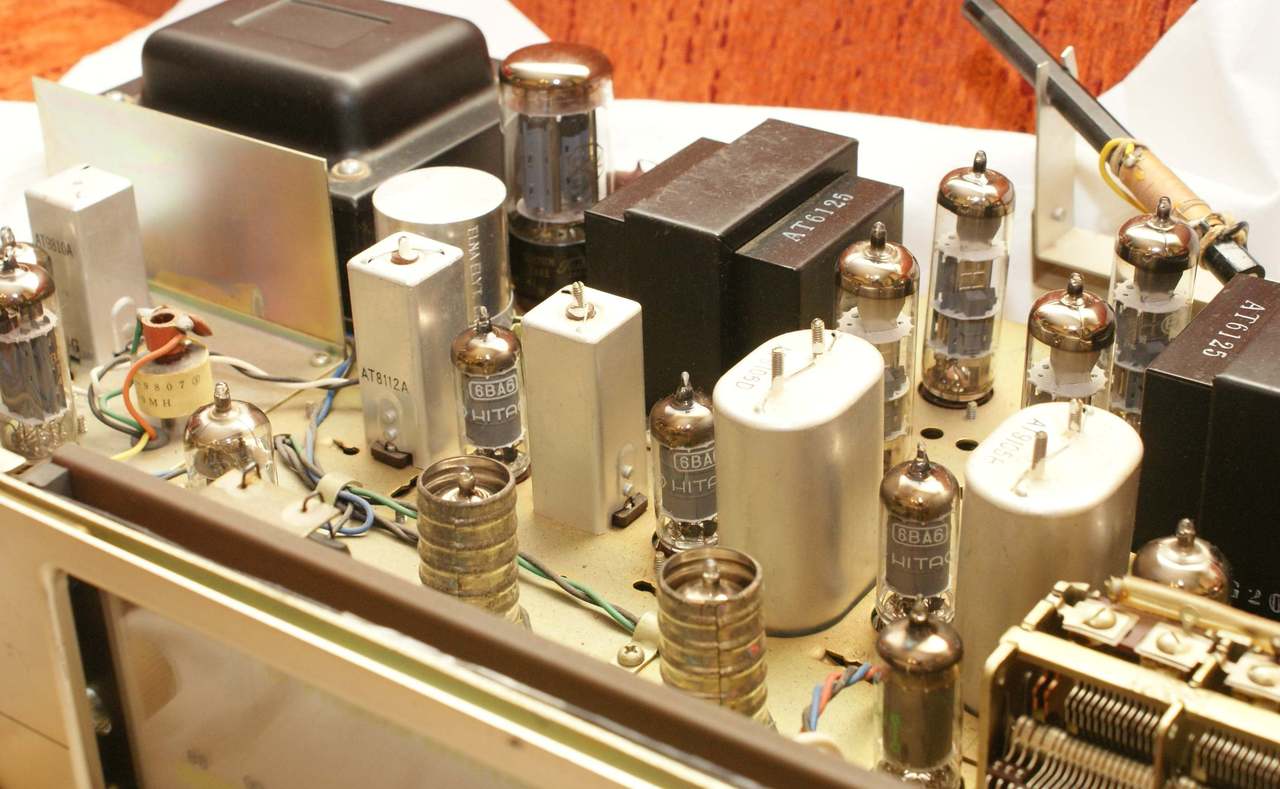

Model SMG-205 zastąpił SMG-204 w ofercie Pioneer'a.  Elektronicznie był to "prawie" poprzedni model, różnice polegały na "wyrzuceniu" drugiego tunera AM i "włożeniu" dekodera MPX.  W oczywisty sposób zmieniło to także design sprzętu. Panel frontowy stracił jedną skalę i zmieniono funcje przełączników. SM-G205 zyskał także pastelową ramkę  wokół panelu frontowego co dało temu modelowi bardzo charakterystyczny wygląd. Wzmacniacz pozostał dokładnie taki sam jak w modelu poprzednim. Dekoder MPX był przejawem bardzo ekonomicznego myślenia, bowiem firma zastosowała w amplitunerze taką samą konstrukcję jak w zewnętrznym dekoderze MXA-1. Miał dwie lampy 6CG7 i brak wskaźnika sygnału stereo MPX. Do amplitunera dołożono antenę ferrytową co umożliwiało odbiór AM bez anteny drutowej. Jako wskaźnik dostrojenia pracowała nowsza konstrukcyjnie lampa magiczne oko 6R-E13 (będąca elektronicznym odpowiednikiem EM84). Głowica UKF posiadała tylko dwa strojone obwody i pracowała na dwóch lampach ECC85, z których jedna sekcja była, co ciekawe, niestrojonym przedwzmacniacze wcz. SM-G205 posiada przedzwmacniacz na gramofon magnetoelektryczny na dwóch lampach 12AX7 / ECC83. Końcówka mocy napędzana jest podwójnymi lampami 6GW8 / ECL86 pracującymi w układzie Push&Pull z automatycznym biasem. Zasilanie amplitunera odbywało się na lampie duodiodzie 5AR4 / GZ34. Ten model odziedziczył po poprzedniku zintegrowane potencjometry współosiowe regulacji pasma czyli basy i soprany oraz głośności i balansu. W przedwzmacniaczu zastosowano także filtr górnozaporowy - "scratch" czyli trzaski i dolnozaporowy - "rumble" czyli dudnienia. Dodatkowym przełącznikiem podbijało się fizjologicznie dźwięk czyli jest tzw. "loudness" - dynamika. Do łatwiejszego nastrojenia FM służy przełącznik AFC (czyli ARCz - automatycznej regulacji częstotliwości). Przełącznik ten zmienia także szerokość odbieranego sygnału na zakresie AM - "Sharp / Broad" czyli wąski i szeroki.
