Sansui 500A

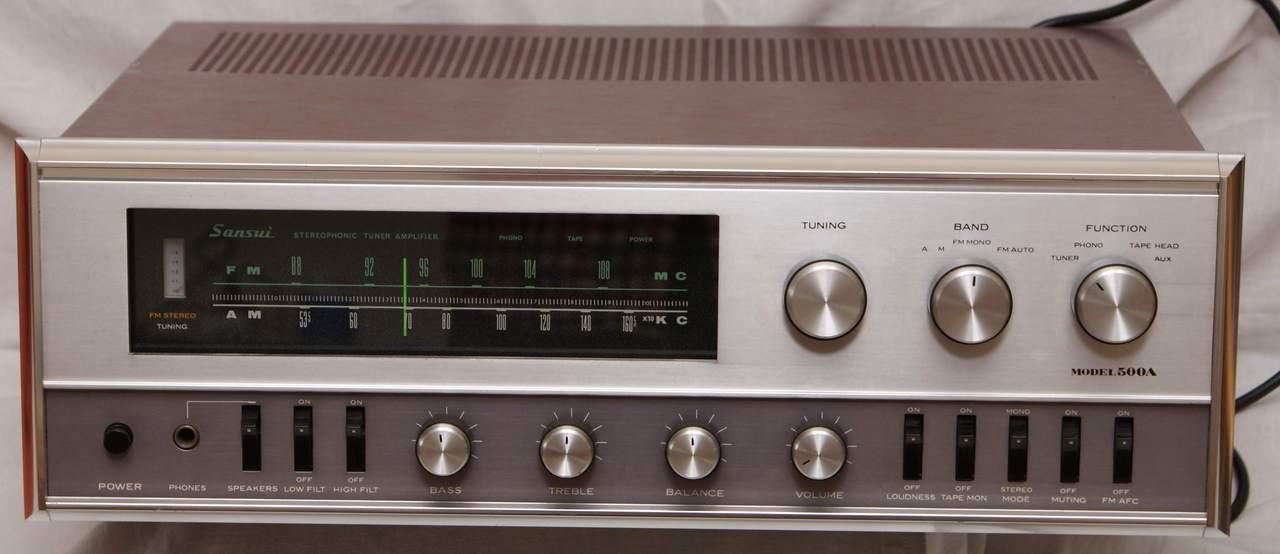

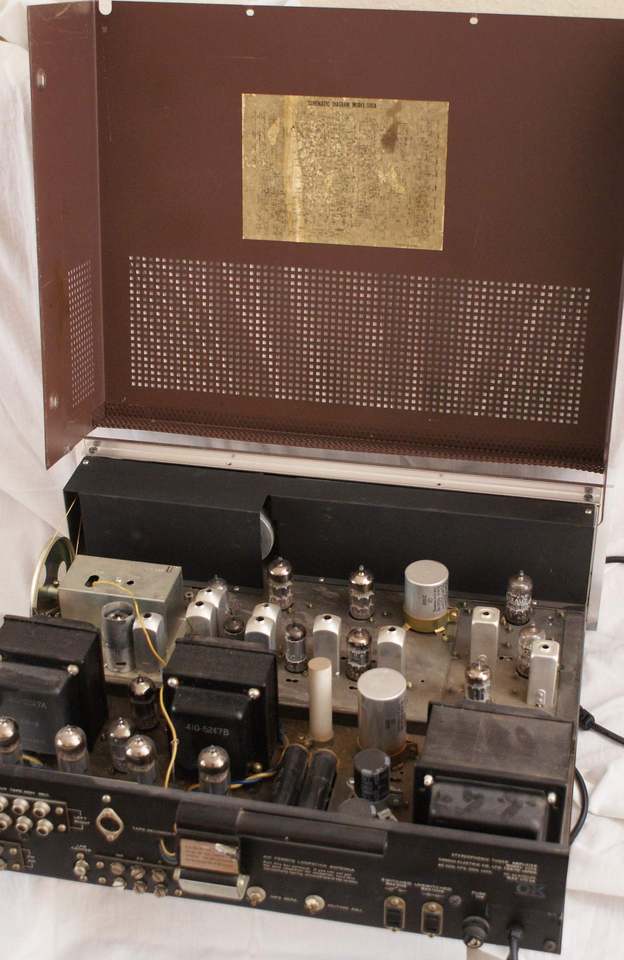

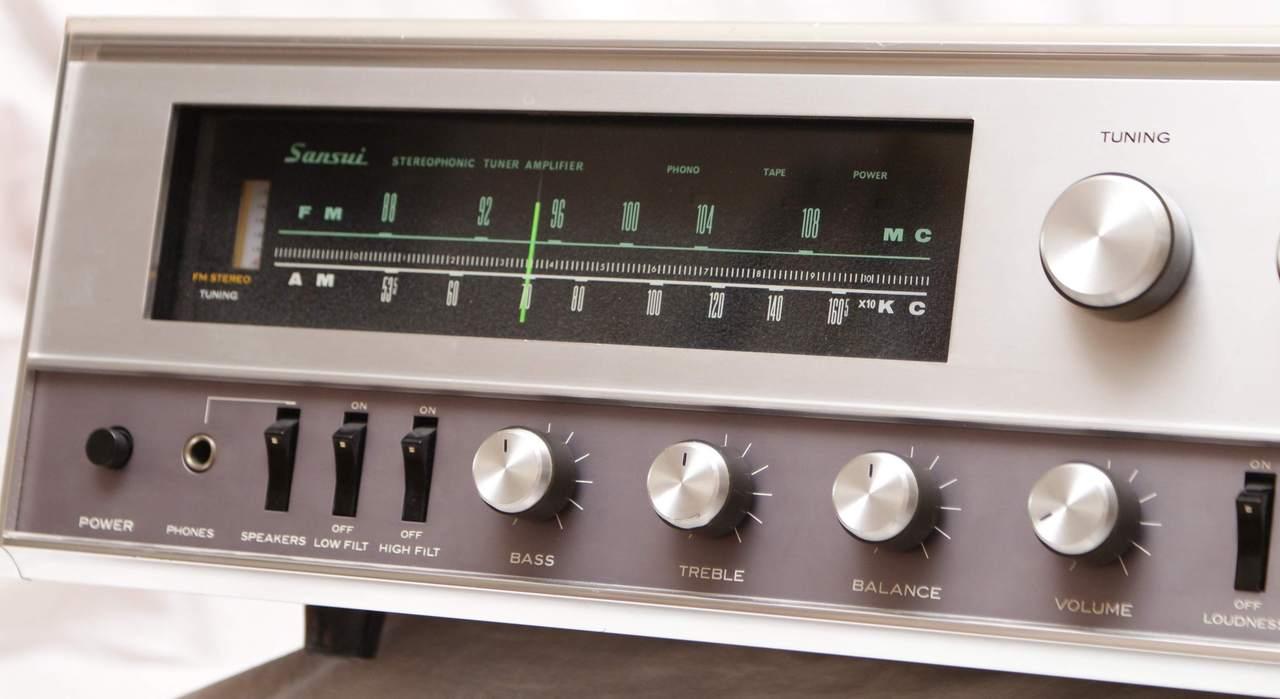

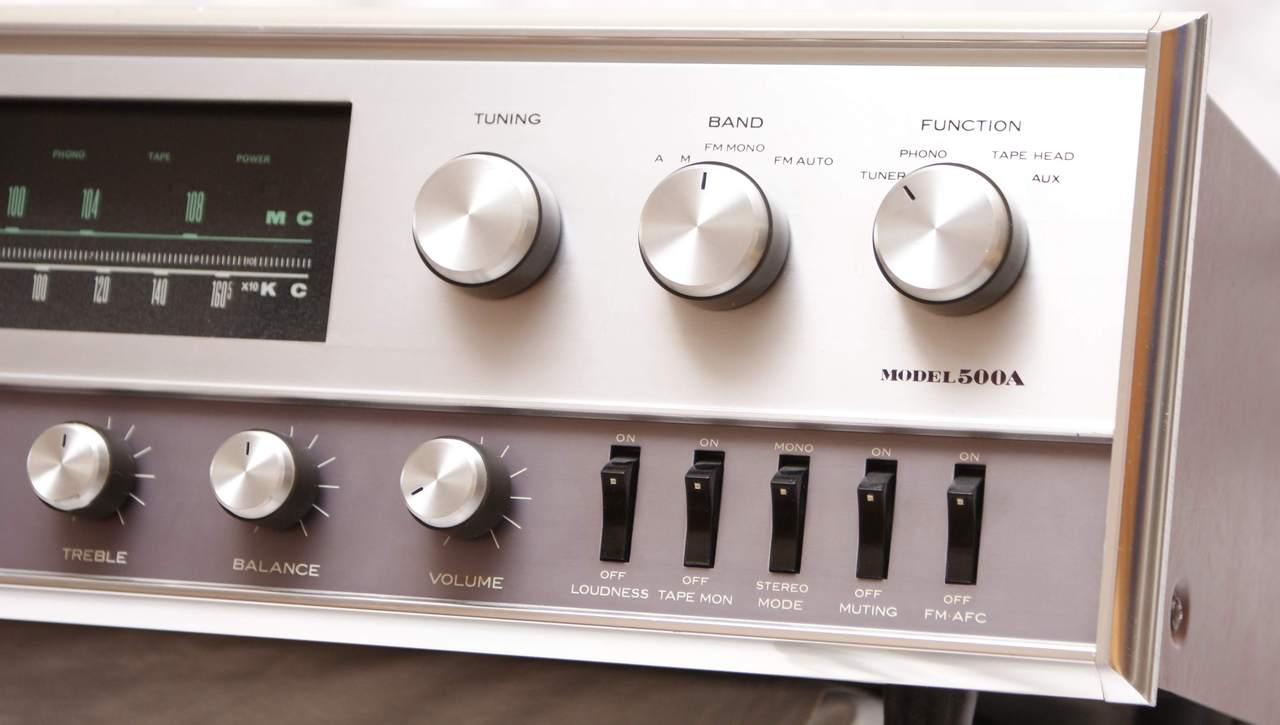

Model 500A jest po pod pewnymi względami wyjątkowy jak na sprzęt produkcji japońskiej i ma cechysą bardzo charakterystyczne dla tej konstrukcji: lampami sterującymi są 6BL8 czyli europejskie ECF80 - to wyjątek bowiem w japońskich sprzętach lampami sterujacymi (driverami) był lampy 6AN8A, wskaźnik stereo to zmiana koloru podświetlenia wskaźnika dostrojenia z białego na zielony, amplituner nie ma rozbudowanych przełączników kanałów i mono / stereo, przedwzmacniacz korekcyjny gramofonowy (i do głowicy magnetofonowej) skonstruowany jest na czterech tranzystorach krzemowych, amplituner ma bardzo nowoczesny design, wkraczający wręcz w lata 70-te. I dodatkowo – Sansui 500A prezentuje się bardzo ładnie. Zielone podświetlenie skali, dodatkowe kolorowe światełka informujące o wybranej funkcji PHONO / TAPE / POWER dodają urządzeniu elegancji. Panel frontowy to grube aluminium w dolnej części galwanizowane na specyficzny quasi łososiowy kolor. Wokół frontu metalowa ramka. Amplituner był fabrycznie przygotowany do montażu w ścianie lub konsoli (i do tego też między innymi była ta ramka) i sprzedawany wraz ze schematem montażu. Gałki sprzętu to także nowość u Sansui, porządny gruby i twardy plastik z aluminiowymi zakończeniami. Elektronicznie 500A jest konstrukcją o paru ciekawych cechach. Rewelacyjna głowica UKF oparta na ultranowoczesnych wówczas lampach – nuvistorach (dwóch) 6CW4 i jednej ECC85. Czułość i separacja wręcz referencyjna i śmiało porównywalna z najlepszymi wyrobami Scotta i Fishera, doskonały dekoder MPX na trzech lampach przedwzmacniacz w lobwodach regulacji pasma oparty na lampie ECC85 (jak w modelach SM-3xx, 500 i 250) Końcówka mocy pracuje w układzie Push&Pull na lampach 7189A / EL84. Lampy pracowały w systemie z ustawianym biasem i miały możliwość ustawienia tego parametru dla każdej lampy oddzielnie. Wystarczyło dodać w obwodzie katody rezystor np. 1 ohm i można było mierząc spadek napięcia na tym rezystorze ustawić prąd bias'u dla wszystkich lamp taki sam. Moc dostarczana przez amplituner jest wręcz niewiarygodna jak na sprzęt z lampami 7189A / EL84M. Zmierzona moc wynosi przy obciążeniu 8 ohm i przy paśmie przenoszenia 25 Hz - 43 kHz 24 Waty !!!. Pomiary dokonane były na lampach NOS 6P14P-EV. Wzmacniacz przy tym miał niewielkie zniekształcenia.
