Sansui 500

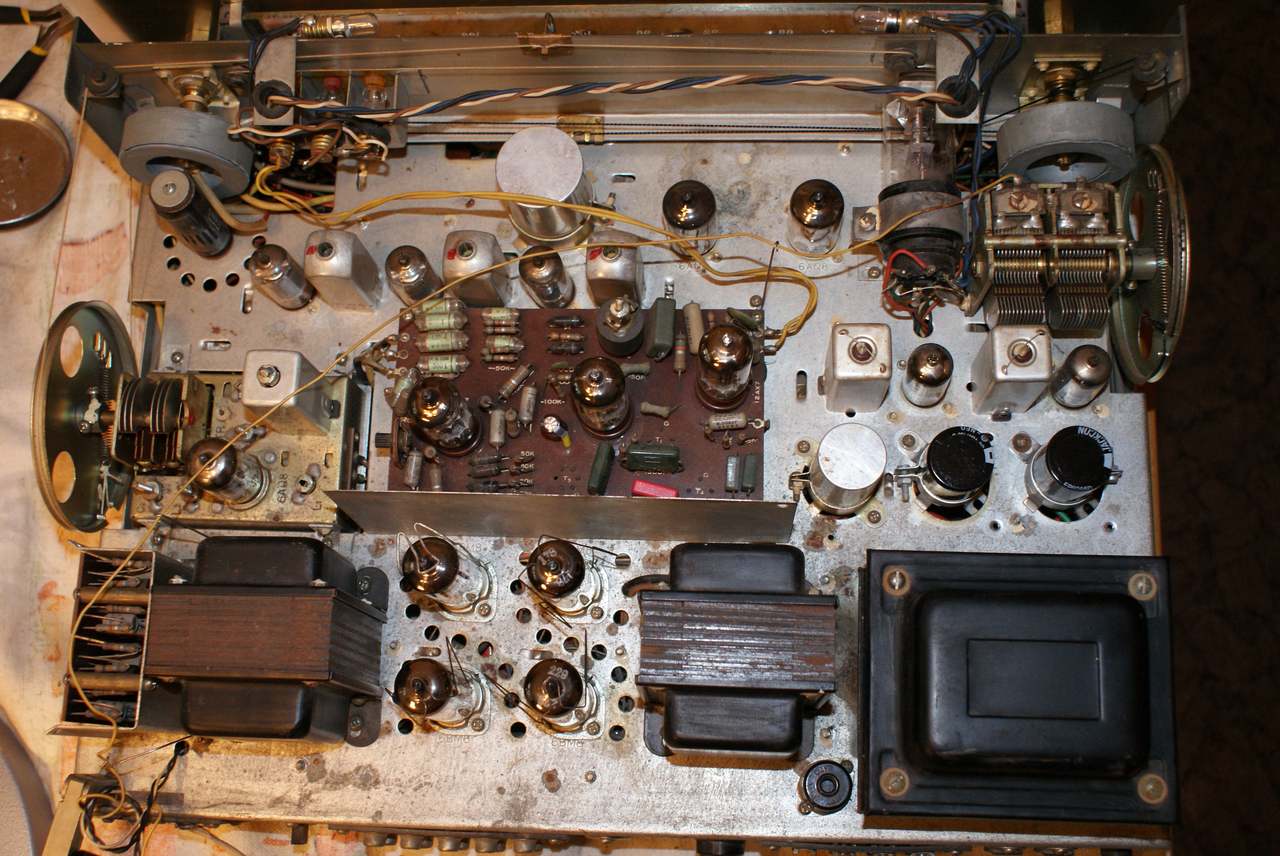

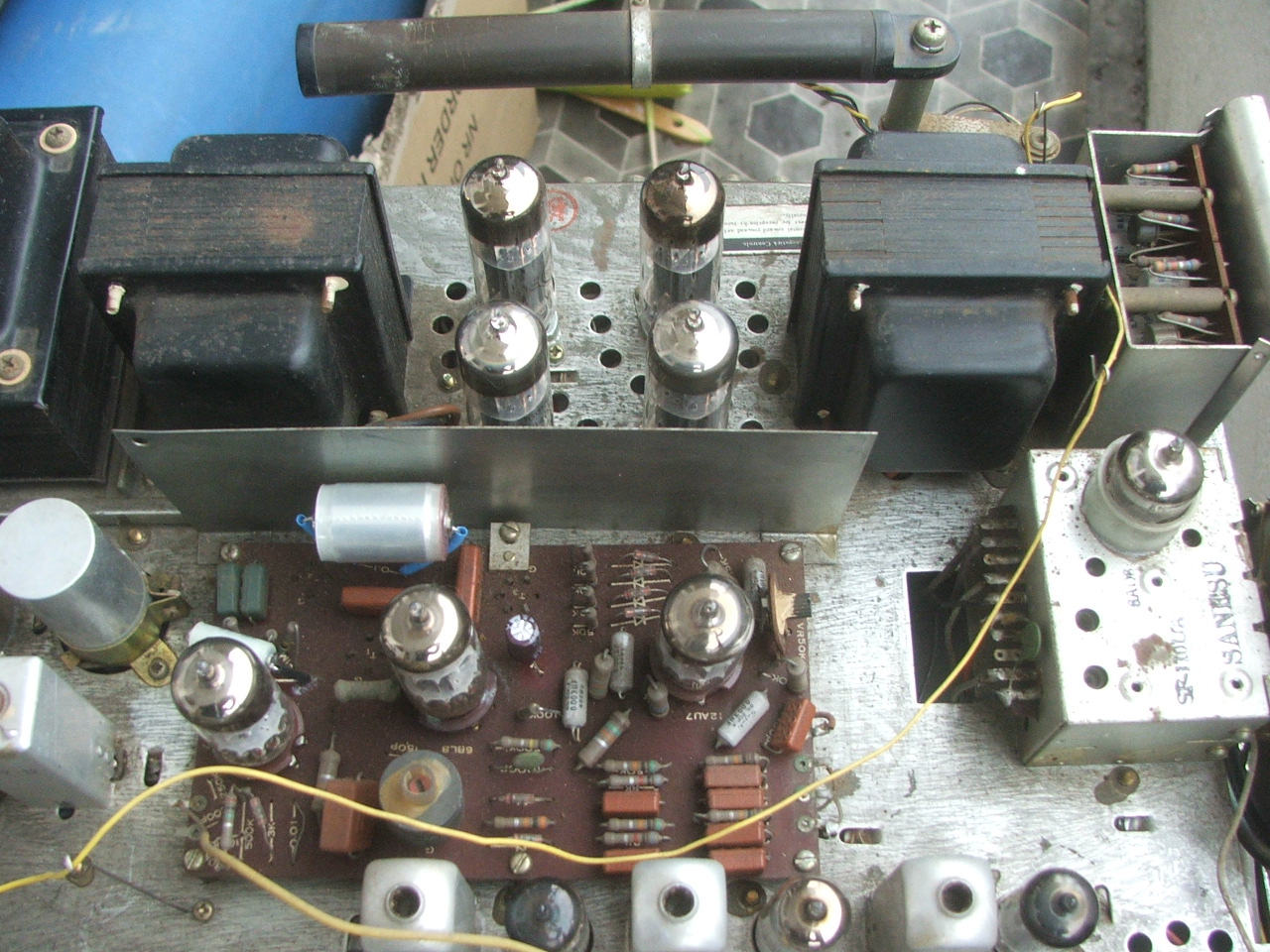

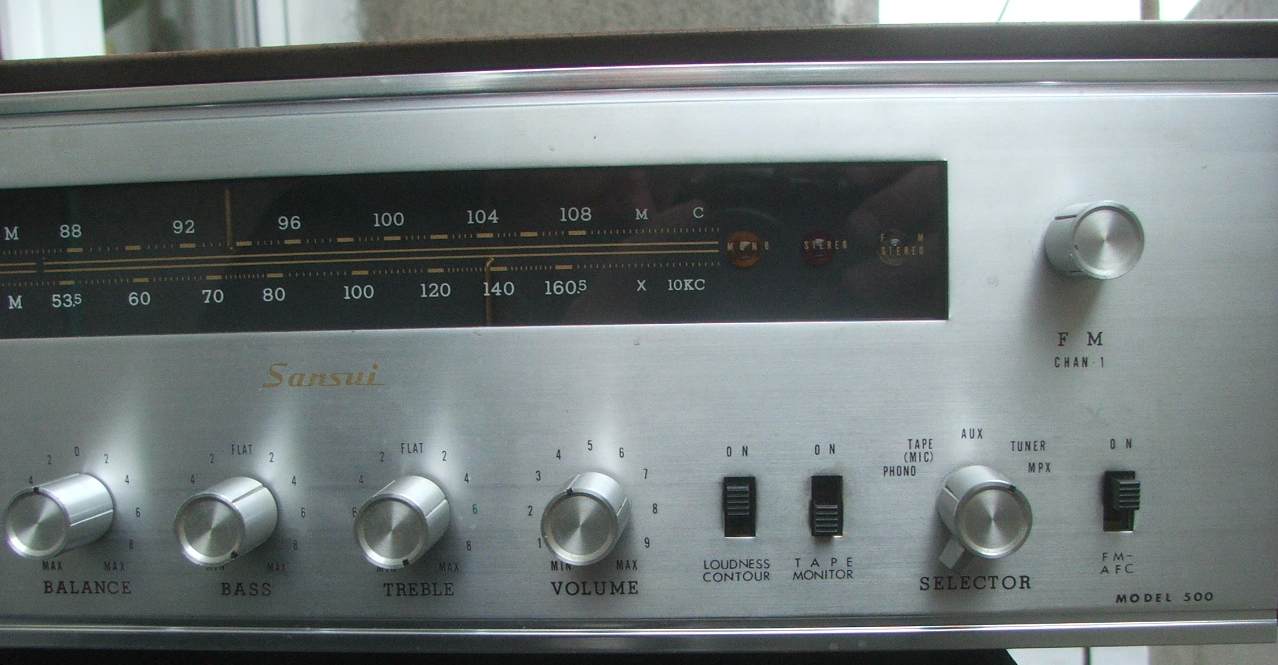

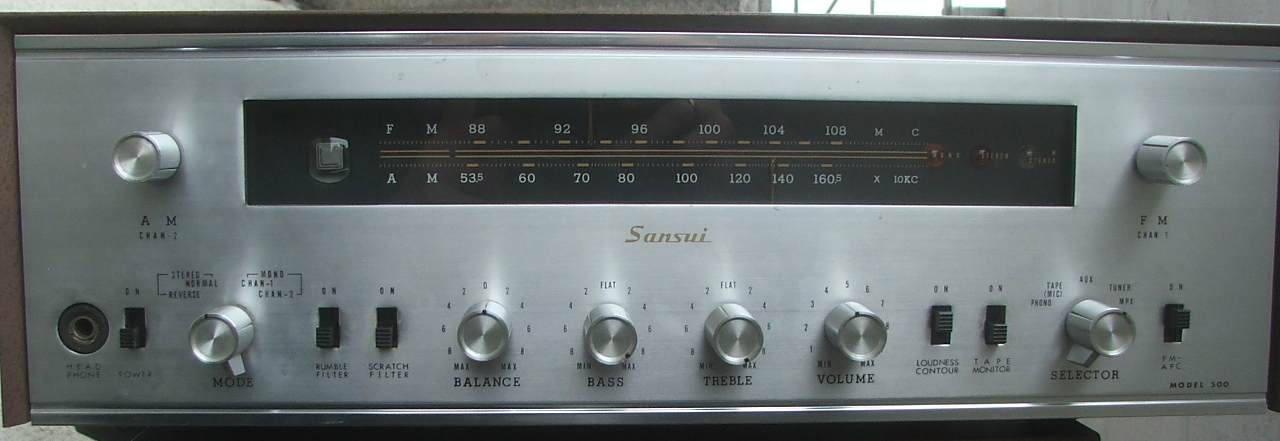

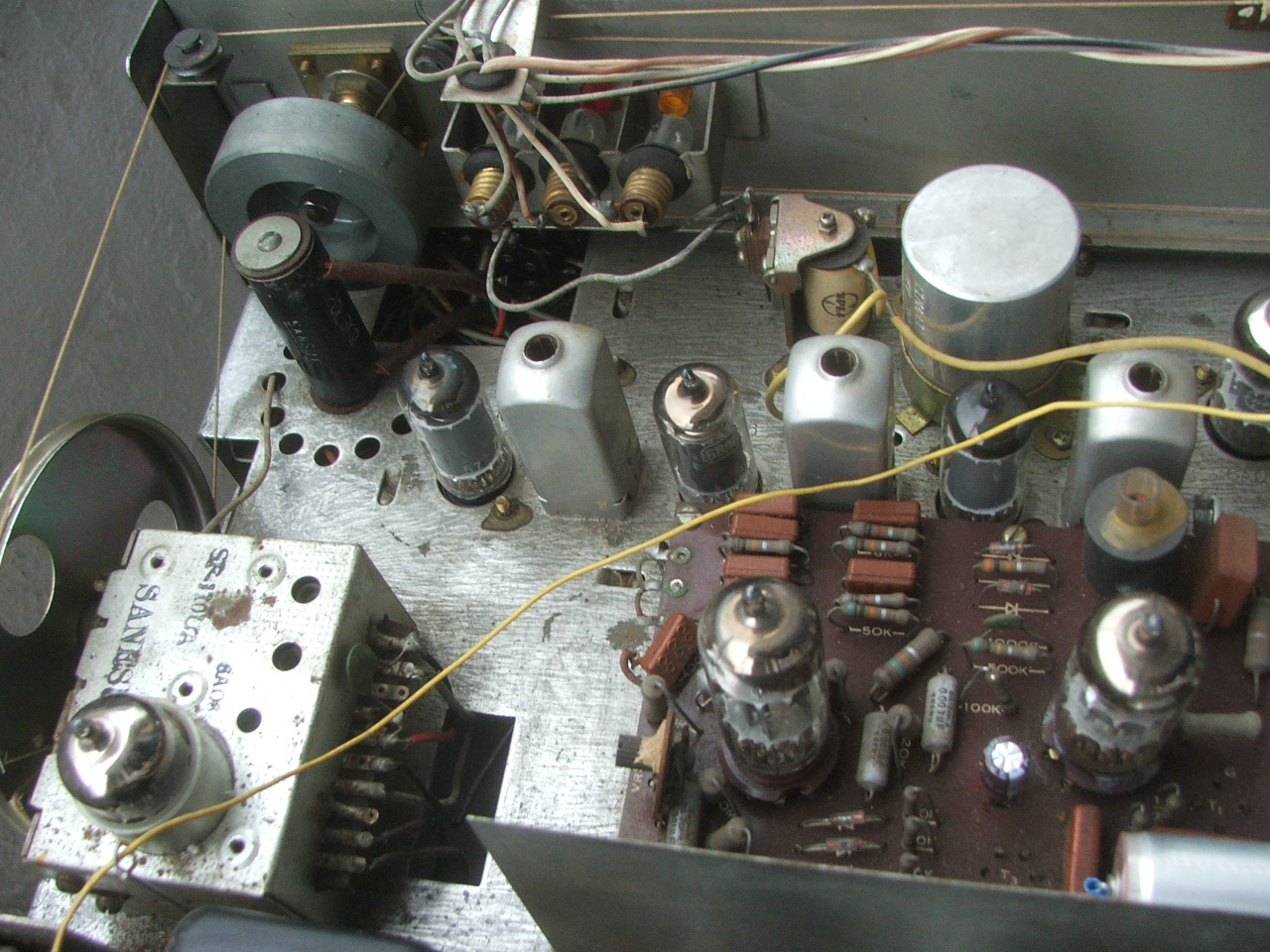

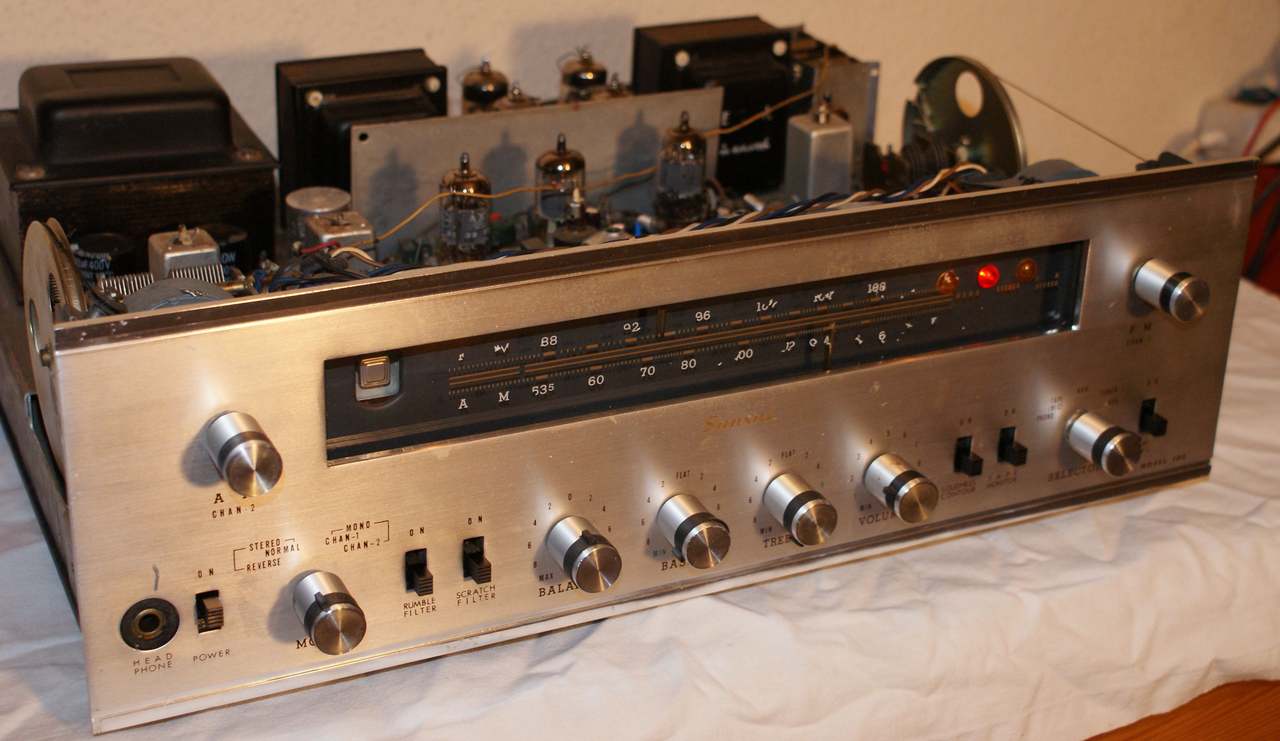

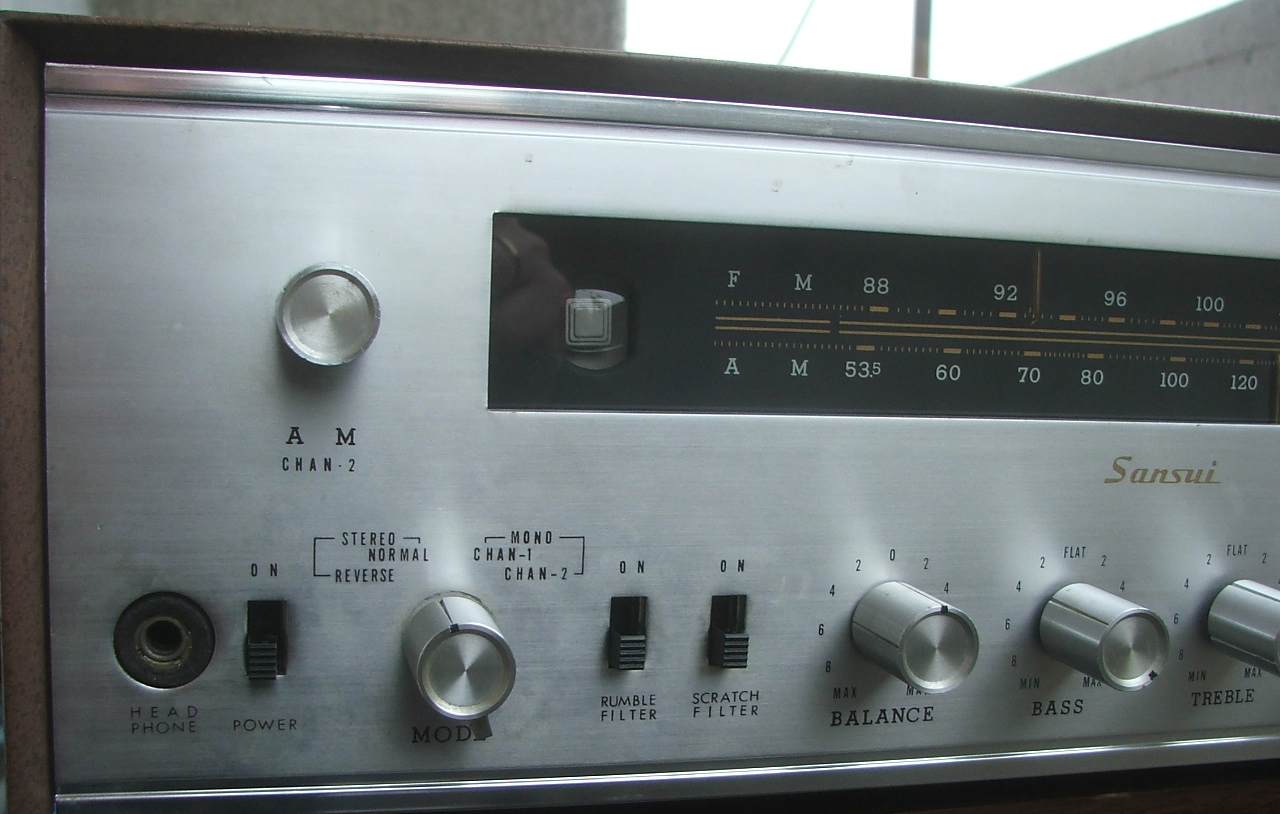

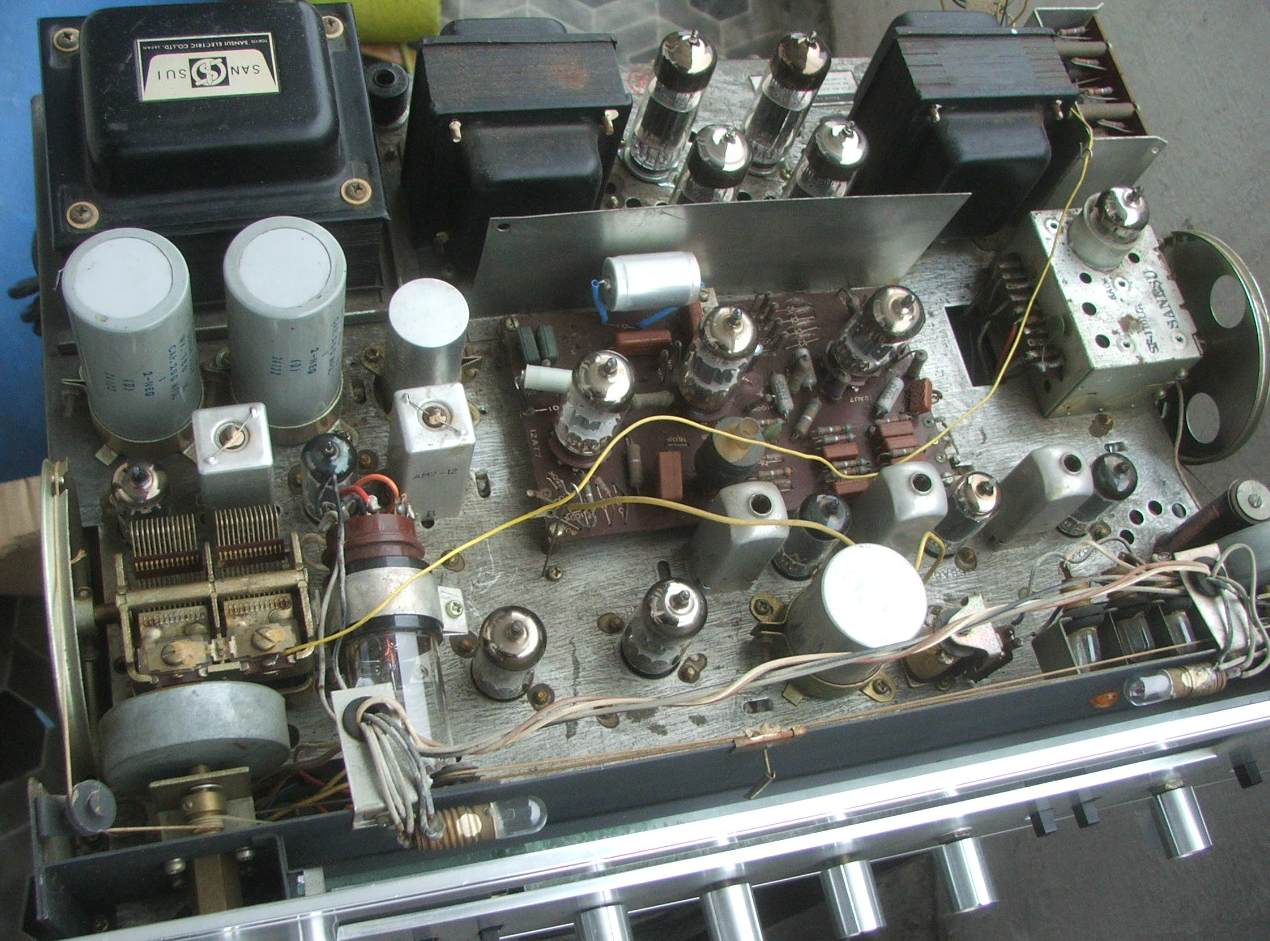

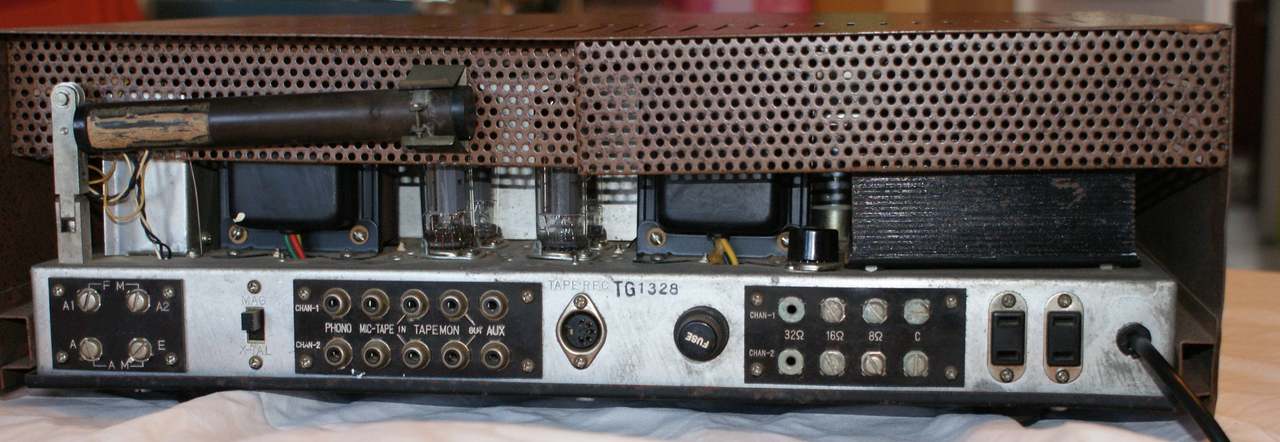

Po modelach SM-32* i SAX-200 model 500 to była nowa jakość w designie Sansui. Prosta, surowa płyta czołowa z dużą ilością gałek. Styl ten dominował także w modelach 1000 i 1000A. Elektronicznie 500 niewiele różnił się od poprzedników. Też miał dwa oddzielne tunery AM i FM, "magiczne oko" pracujące jako wskaźnik ich dostrojenia. Ciekawostka to praca sekcji tej lampy w zależności od wyboru zakresu, czyli na AM np. dolna sekcja, a na FM górna. Przy pracy symulcast obydwie sekcje świeciły jednocześnie.  Zmieniono dekoder MPX na znacznie lepszy i do tego montowany na płytce drukowanej. W trakcie produkcji zmieniano jego elementy. Różnice polegały na: gałki - starsza wersja miała pełne aluminiowe takie jak w modelach 1000 i 1000A, w nowszej wersji były wykonane z aluminium z gumową obrączką. zewnętrzna antena ferrytowa AM - starsza wersja miała antenę odsuwaną od obudowy i możliwością zmiany kąta, nowsza miała antenę na konstrukcji stalowej z możliwością odginania w pionie i ruchu w poziomie. w starszym modelu wskaźnik stereo - żarówka - był włączany przy pomocy przekaźnika elektromagnetycznego sterowanego sygnałem z dekodera MPX, w nowszej wersji zastosowano w miejsce żarówki neonówkę sterowaną bezpośrednio z dekodera MPX Poza tym model 500 miał tak jak SM-320M możliwość pracy w systemie stereo-multicast bądź też MPX, podwójne oko magiczne 6GE12, przedwzmacniacz na lampie ECC85, przedwzmacniacz korekcyjny do wzmacniania sygnałów z gramofonu magnetoelektrycznego i mikrofonu oparty na czterech tranzystorach germanowych 2SB51 i rzadko spotykane wyjście na głośniki / kolumny o oporności 32 ohmy. Końcówka mocy pracowała w układzie Push&Pull na lampach 6BM8 / ECL82, ale w układzie z ustawianym BIAS'em. Stosowanie takich lamp mozy było to budżetowe rozwiązanie, ale przy dobrych transformatorach te lampy są w stanie dać z siebie bardzo dużo. I słychać to w modelu 500. Producent podawał moc maksymalną (muzyczną) na 2 x 16 W. I najważniejsze. Patrząc na ten duży (i ciężki) Sansui 500 trudno było przypuszczać że we wzmacniaczu są lampy 6BM8 / ECL82.
