pioneer sx-110

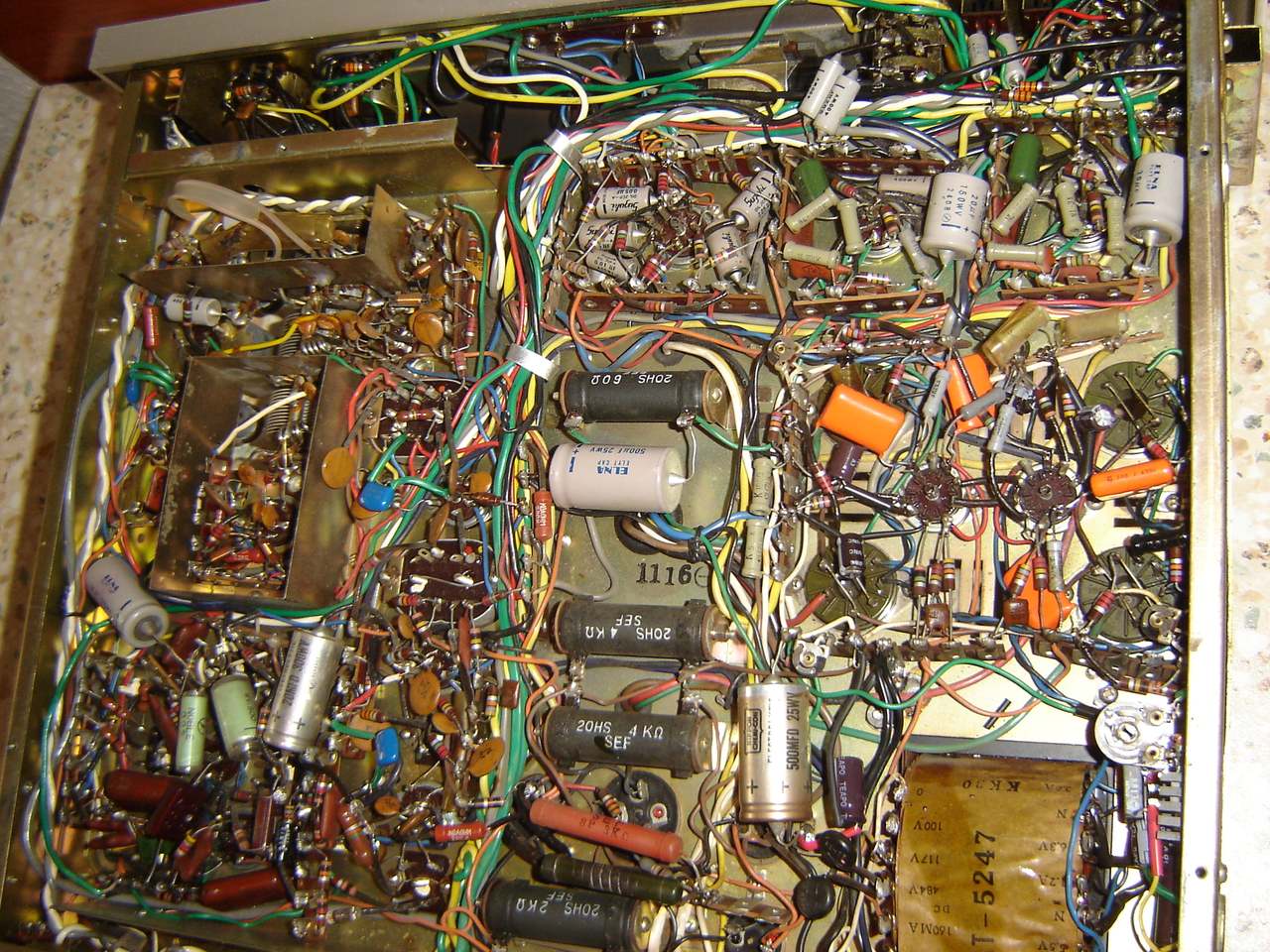

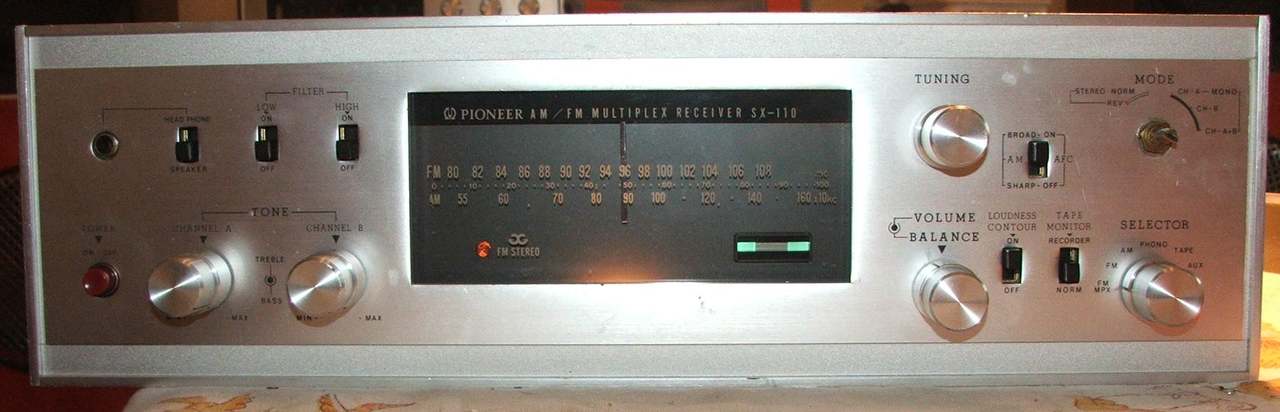

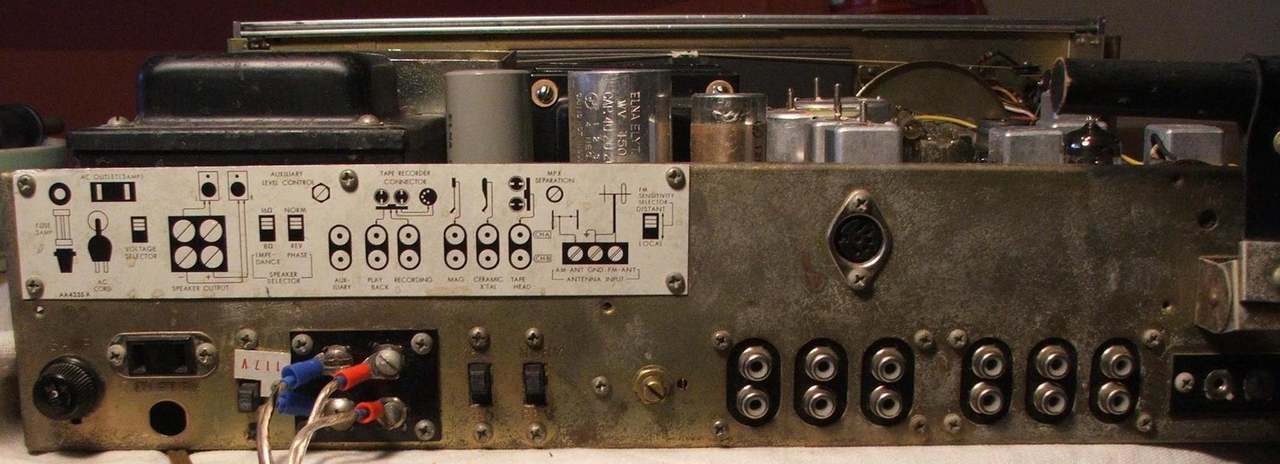

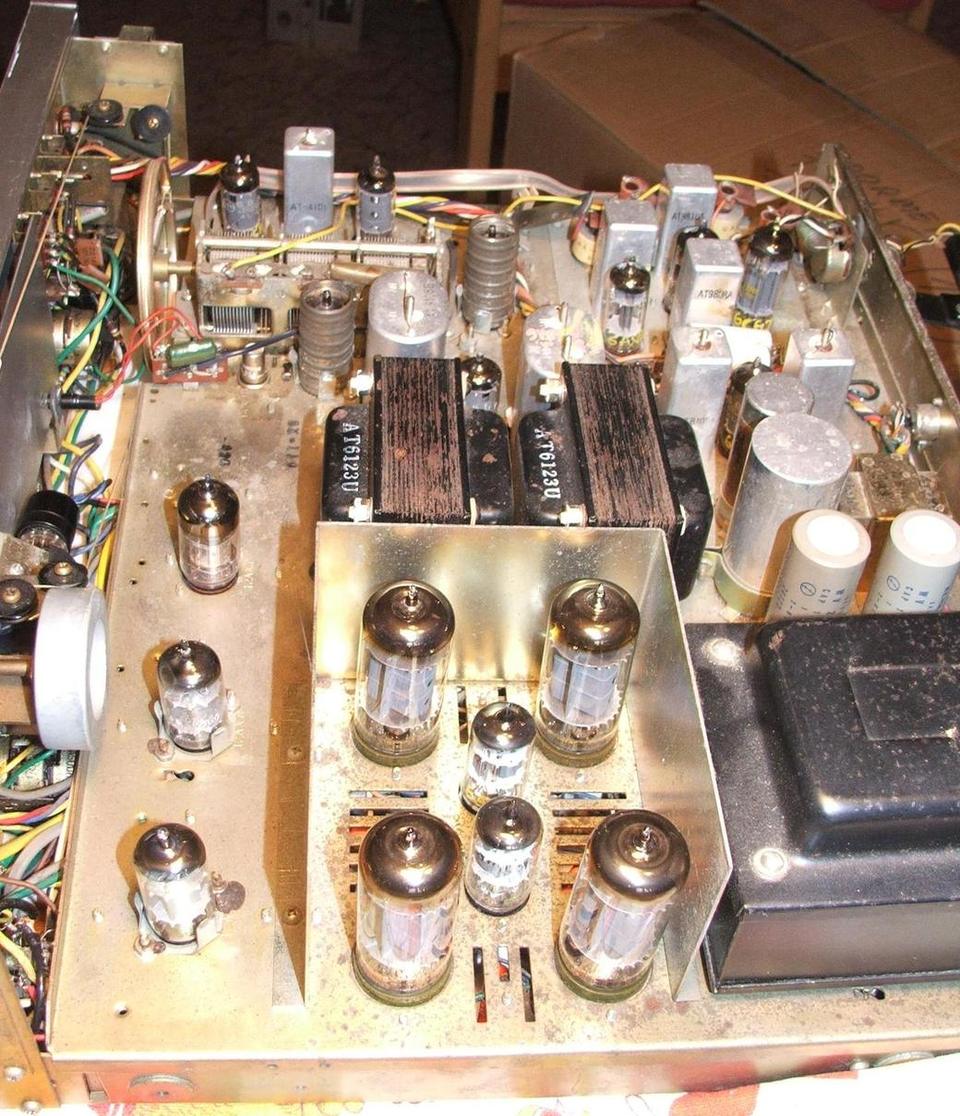

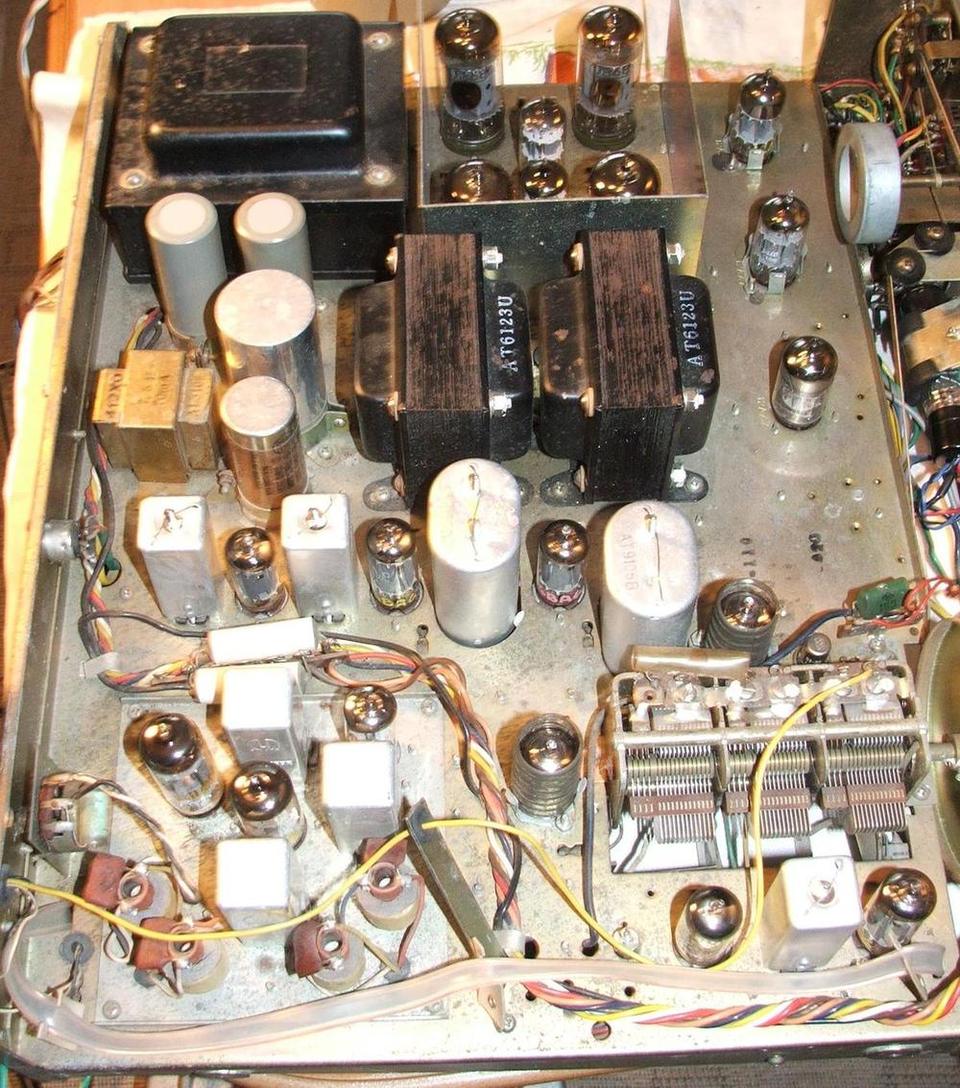

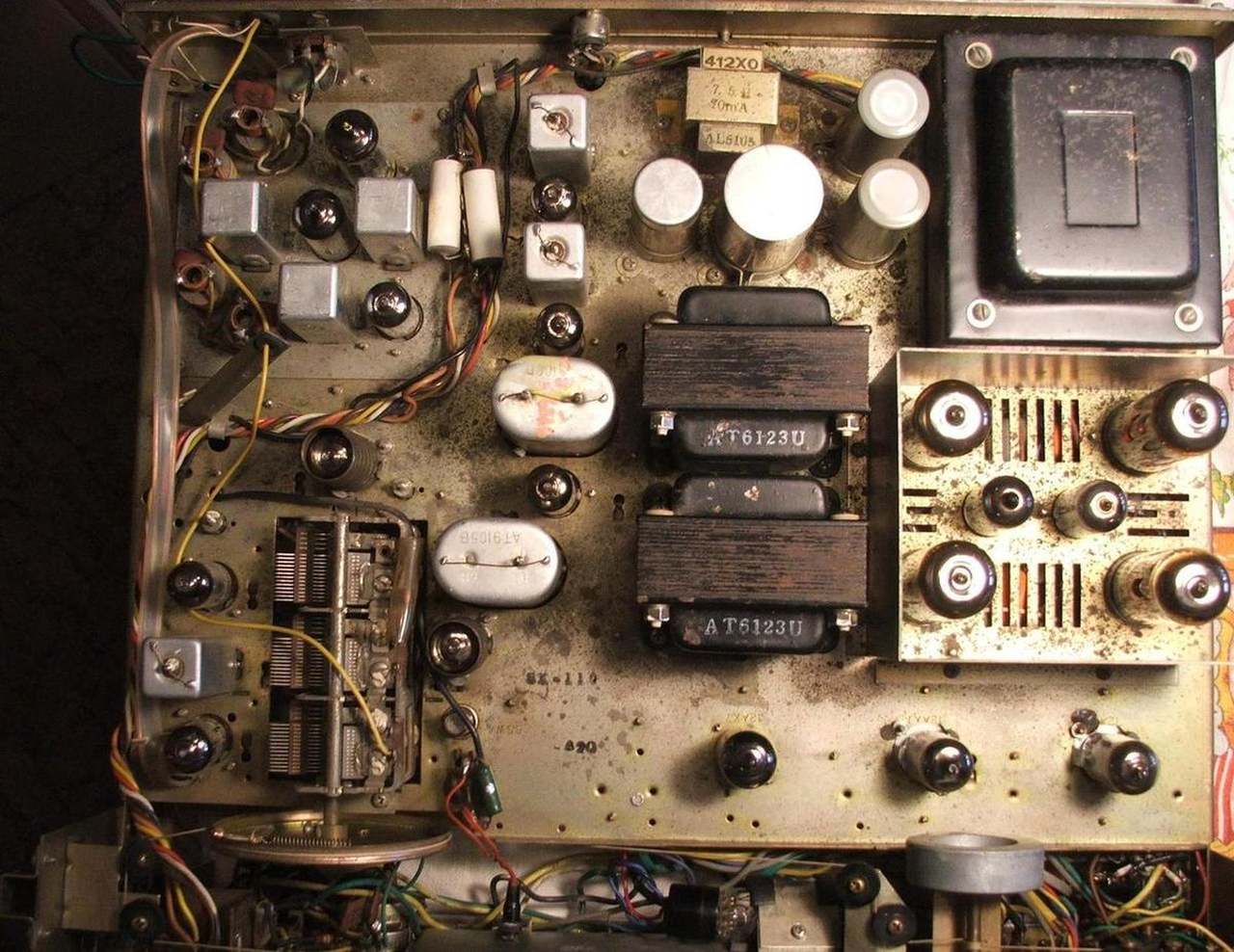

Pioneer SX-110 miał być amplitunerem o największej mocy, bardzo dobrych parametrach tunera i generalnie konkurować parametrami z Sansui 1000A. Być może się to udało, ale modeli SX-110 sprzedano wielokrotnie mniej niźli 1000A. Końcówka mocy pracowała na lampach 7868 w układzie Push&Pull z ustawianym biasem dostarczając wg. producenta sumarycznie 110 W mocy muzycznej. Napięcie biasu było ustawione na stałe, istniała jednak regulacja balansu tego napięcia . Było to o tyle ułatwione, że w obwodach katod umieszczono opornik 20 ohm który umożliwiał pomiar prądu lampy. Lampy elektronowy 7868 były to lampy 7591 z innym cokołem - novar - podobnym do novalu ale minimalnie o większej średnicy. Zwyczajowo lampy sterujące to 6AN8. Głowica FM pracująca na zakresie 88-108 MHz zawierała trzy lampy - jeden nuvistor 6CW4 i dwie 6AQ8 / ECC85, z czego jedna sekcja ECC85 pracowała w układzie AFC (czyli ARCz.) . Po głowicy trzystopniowy wzmacniacz pośredniej częstotliwości. (Sansui 1000A i 500A miały czterostopniowe). Kolejnym elementem tunera był dekoder stereo na trzech lampach 6CG7, 6AQ8 / ECC85 i 6AV6 / EBC91. Wskaźnikiem dostrojenia była już wcześniej stosowana 6R-E13, a o sygnale MPX informowała neonówka. Amplituner miał też sekcję AM na fale średnie. Przedwzmacniacz był standardową konstrukcją Pioneer'a spotykaną we wcześniejszych modelach, Do wzmacniania sygnałów z gramofonów i głowicy magnetofonowej służyły po jednej 12AX7 / ECC83 na kanał. Pomiędzy wzmacniaczem mocy a jeszcze jedną 12AX7 znajdowała się regulacja balansu i głośności oraz filtr dolnozaporowy i dynamika. Regulacje pasma basy i soprany oraz filtr górnozaporowy oraz dolnozaporowy poprzedzały tę wymienioną ECC83. Regulacja głosu i balansu zostały umieszczone w jednym potencjometrze, z tym że jedna oś wewnętrzna regulował głośnośc, a druga balans. Regulacje basów i sopranów zrobiono także na  podwójnych współosiowych potencjometrach. Dało to możliwość niezależnej regulacji na każdym kanale. Na froncie prócz przełącznika wejść znajdował się także przełącznik obrotowy służący do zmiany kanałów, monofonizacji lub wyboru monofonicznych kanałów L lub P.  Panel frontowy było to aluminium z metalową ramką dookoła. Nadruki funkcji, przełącznik i regulacji czarną farbą na froncie. Wizualnie amplituner prezentował się bardzo ładnie i sprawiał wrażenie dość niskiego. Ale to było wrażenie. Dzięki zastosowaniu lamp 7868 obniżono wysokość konstrukcji, ale SX-110 stał na bardzo wysokich nóżkach, bowiem te wydzielane ze 110 W mocy ciepło musiało się odprowadzić. Ceną za niższą wysokość było rozbudowanie sprzętu w głąb o blisko 5 cm w porównaniu z 1000A.
