Martel fax-100

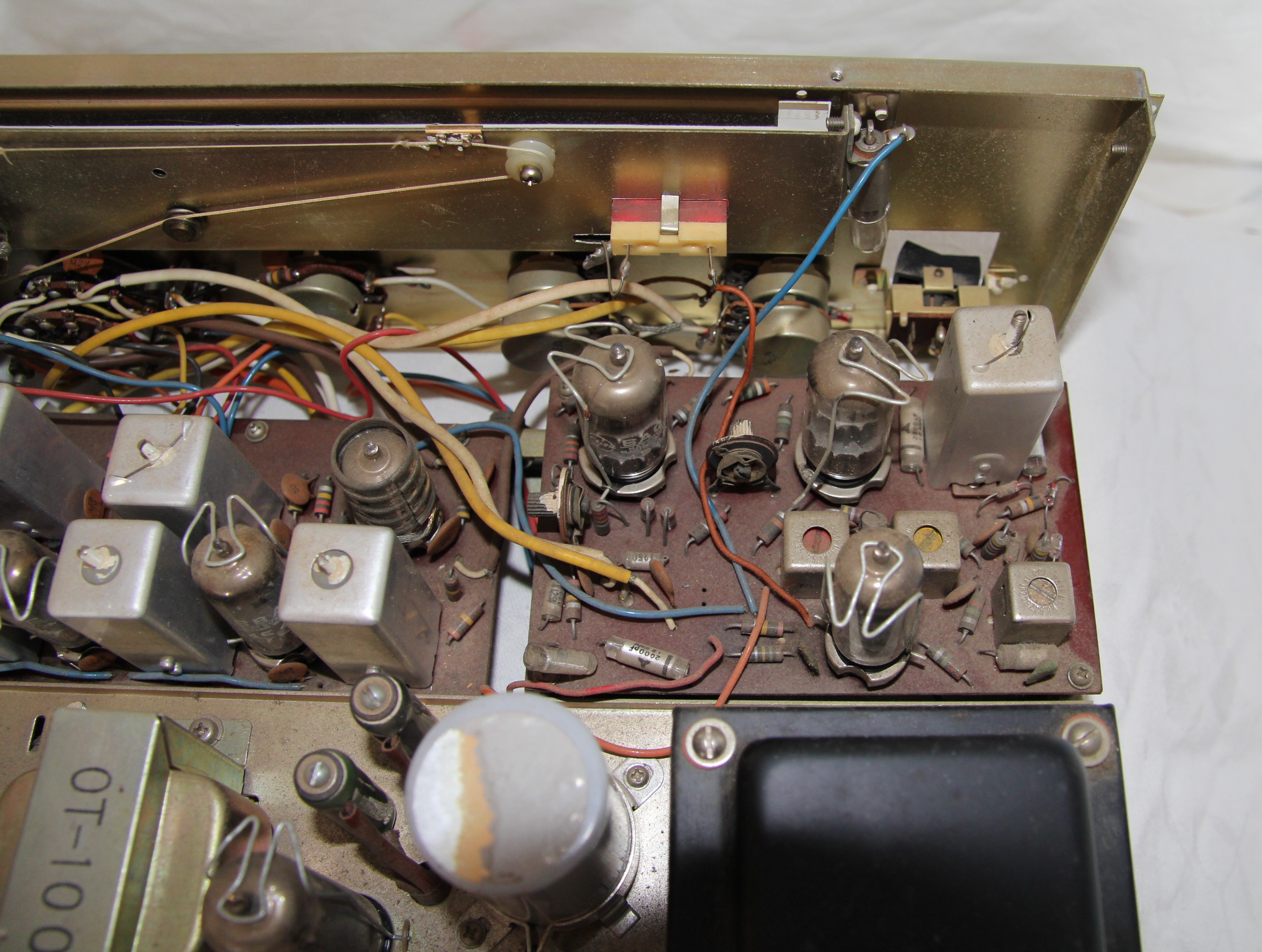

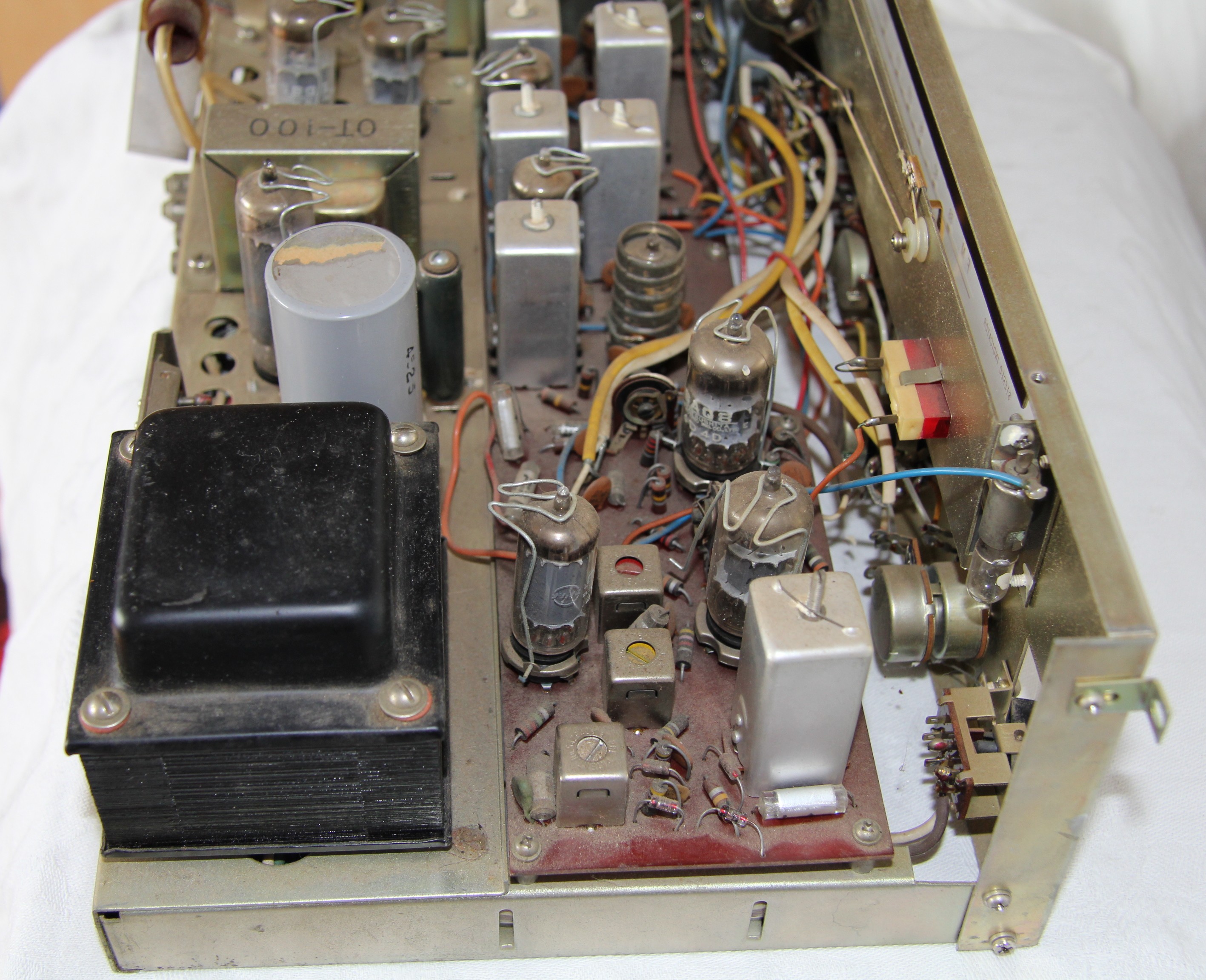

Jeden z najmniejszych amplitunerów lampowych tamtych lat. Najmniejszy nie znaczył jednak ubogi, miał on bowiem w swojej konstrukcji 14 lamp oraz posiadał dużo elementów konstrukcyjnych większych sprzetów. Jedyne czego mu brakowało to przedzwmacniacza na gramofon z wkładką magnetoelektryczną, dodatkowych filtrów np "loudness" oraz gniazda na słuchawki. Z tym że wyjść słuchawkowych Martel nie oferował w każdym ze swoich lampowych amplitunerów. FAX 100 była to tzw. pełna lampa. Zasilacz na duodiodzie 6CA4 / EZ81, demodulacja FM na duodiodzie EAA. Inne amplitunery Martela korzystały w torze FM z diód demodulacyjnych półprzewodnikowych. FAX-100 dzielił wzmacniacz mocy z modelem FAX 150C. Sterowanie na lampie 12AX7 / ECC a lampy mocy to 6BQ5 / EL84. Wyjście głośnikowe wyłacznie na obciążenie 8 ohm. Tor radiowy to bezkompomisowa konstrukcja. Głowica UKF z zakresem 88-108 MHz na lampie 6AQ8 / ECC85, oraz trzystopniowy wzmacniacz pcz. 10,7 MHz umożliwiał dobry i selektywny odbiór FM. Jako wskaźnik dostrojenia służyła lampa "magiczne okok" japońskiej konstrukcji 6R-E13. Całości dopełniał dekoder na dwóch lampach 6BQ5 / ECC85 oraz jednej 6BA6 / EF93. Odbiór stereo wskazywało jarzenie neonówki. Amplituner umożiwiał także odbiór na zakresie AM 650-1400 kHz czyli na falach średnich.
