lafayette LR-800

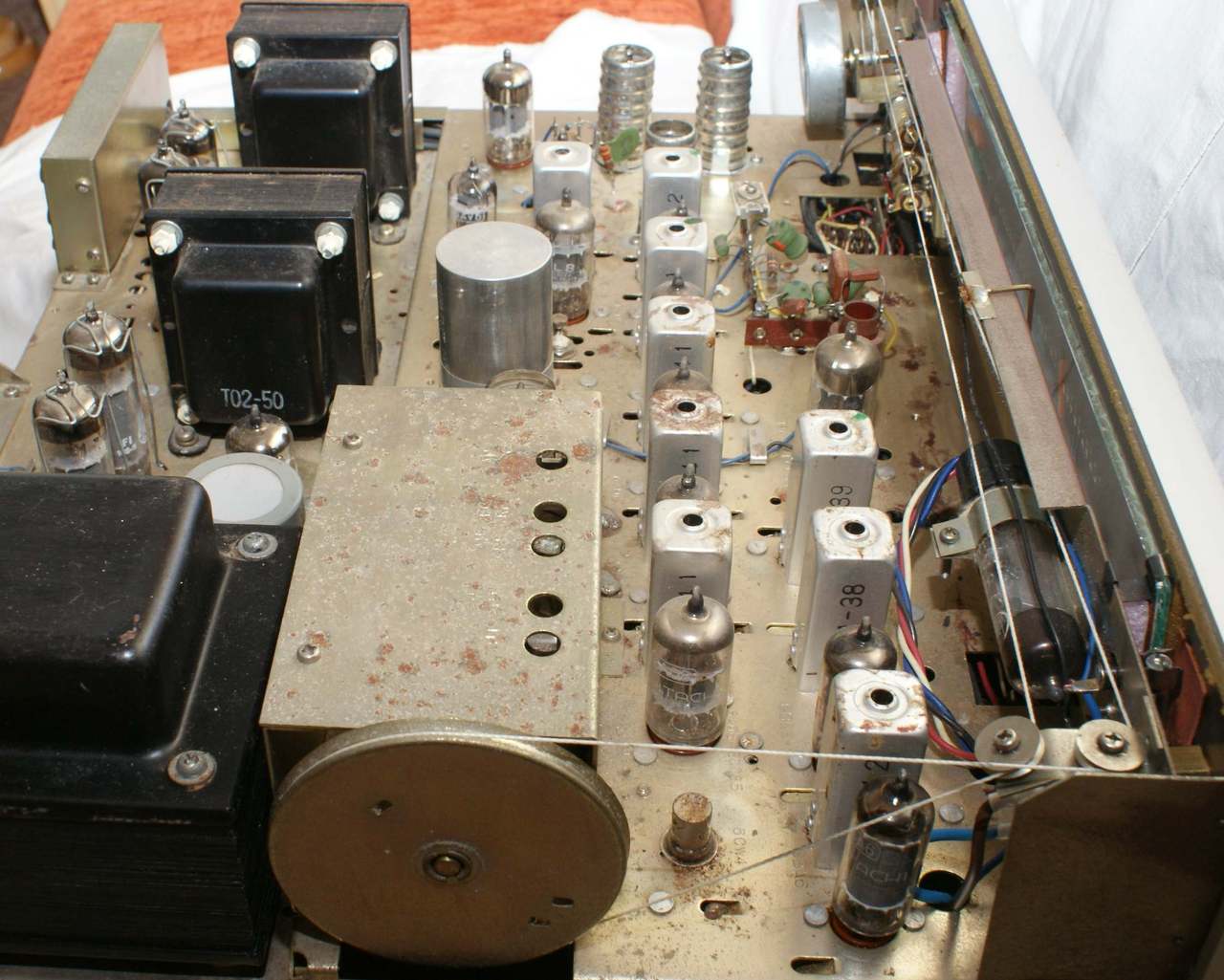

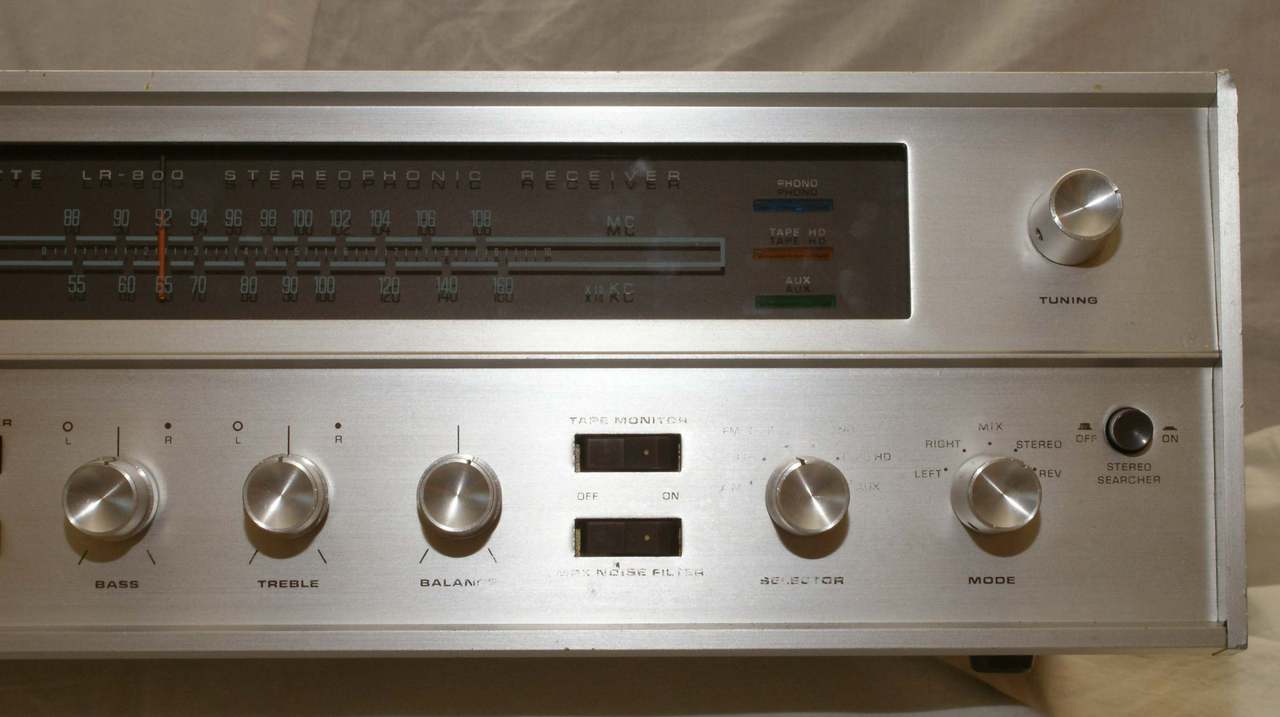

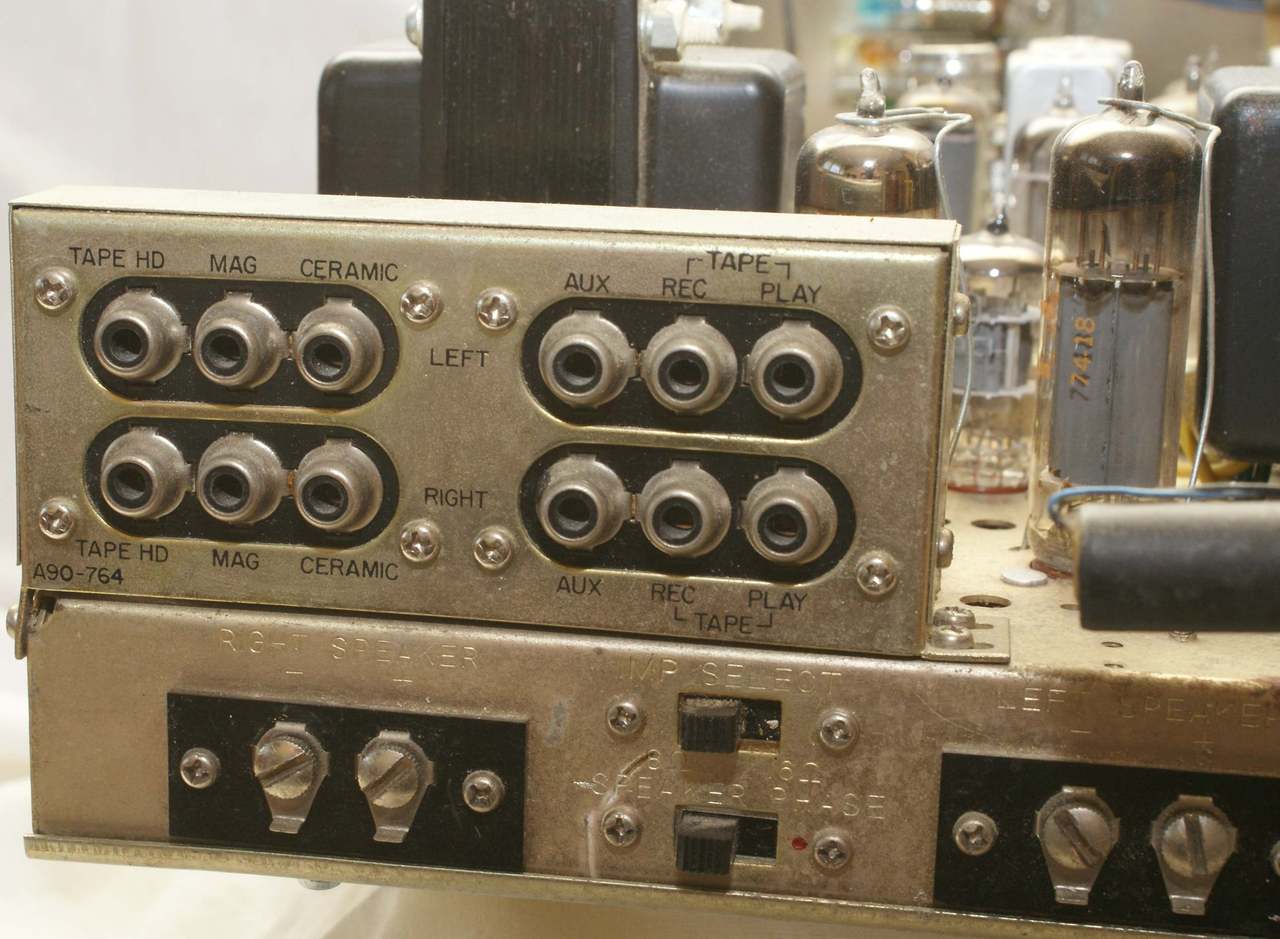

Model Lafayette LR-800 to solidna konstrukcja, która miała za niewielką cenę oferować odbiór stereo jakością i mocą porównywalny z wyrobami amerykańskimi. I trzeba powiedzieć, że udało się tego dokonać. Elektronicznie LR800 przypomina inne wyroby Kenwood'a. Przedwzmacniacz korekcyjny na dwóch 12AX7 / ECC83 oraz wzmacniacz mocy na lampach końcowych 7189A / E84L to typowe układy tej firmy. Oczywiście końcówka mocy pracuje w układzie Push&Pull z ustawianym biasem, z tym że konstrukcja nie umożliwia zmiany biasu. Do wyświetlania wybranej funkcji wejściowej służyły trzy podświetlane oczka na skali nad przełącznikiem funkcji. Typowo dla Kenwood'a rozwiązany też był zestaw wejść i wyjść audio w postaci oddzielnej puszki montowanej z tyłu chassis. Bardzo dopracowaną konstrukcją jest tuner. Głowica UKF pracuje na jednym nuvistorze 6CW4 i lampie podwójnej 6AQ8 / EC85 zapewniając bardzo dobrą czułość i selektywność. Po głowicy czterostopniowy wzmacniacz pośredniej częstotliwości zakończony demodulatorem FM na podwójnej diodzie próżniowej 6AL5 / EAA91. Typowy układ Kenwood'a, ale w porównaniu do tego co było w Europie wówczas produkowane to inny świat. Za demodulatorem pracuje dekoder stereo MPX w układzie macierzowym na diodach germanowych. Zawiera poza tym dwie lampy 6BL8 / ECF82 i 6AV6 / EBC91. Czymś wyjątkowym i pochodzącym prawdopodobnie z konstrukcji krótkofalarskich jest system rozpoznawania stereo MPX. Amplituner posiadał specjalny przycisk „Stereo Searcher”, który po wciśnięciu powodował, że w głośnikach było słychać gwizd o częstotliwości około 1 kHz przy dostrojeniu do stacji nadającej stereo. Po dokładnym dostrojeniu – do czego też służył też wskaźnik dostrojenia na lampie EM84 - należało przycisk zwolnić. Podobnie zresztą wyglądało sprawdzenie sygnału MPX w amplitunerze KW-44. Jak każdy amplituner produkcji japońskiej znajdujące się na jego pokładzie 24 lampy są produkcji japońskich firm Hitachi, Toshiba, NEC lub Matsutshita. LR-800 to bardzo ładnie brzmiąca konstrukcja i przy tym bardzo ładnie prezentująca się. Wzmacniacz zbudowany na pentodach mocy 7189A dostarcza wystarczająco dużo mocy by było głośno i przy tym dobrej jakości.
