TA-5000X

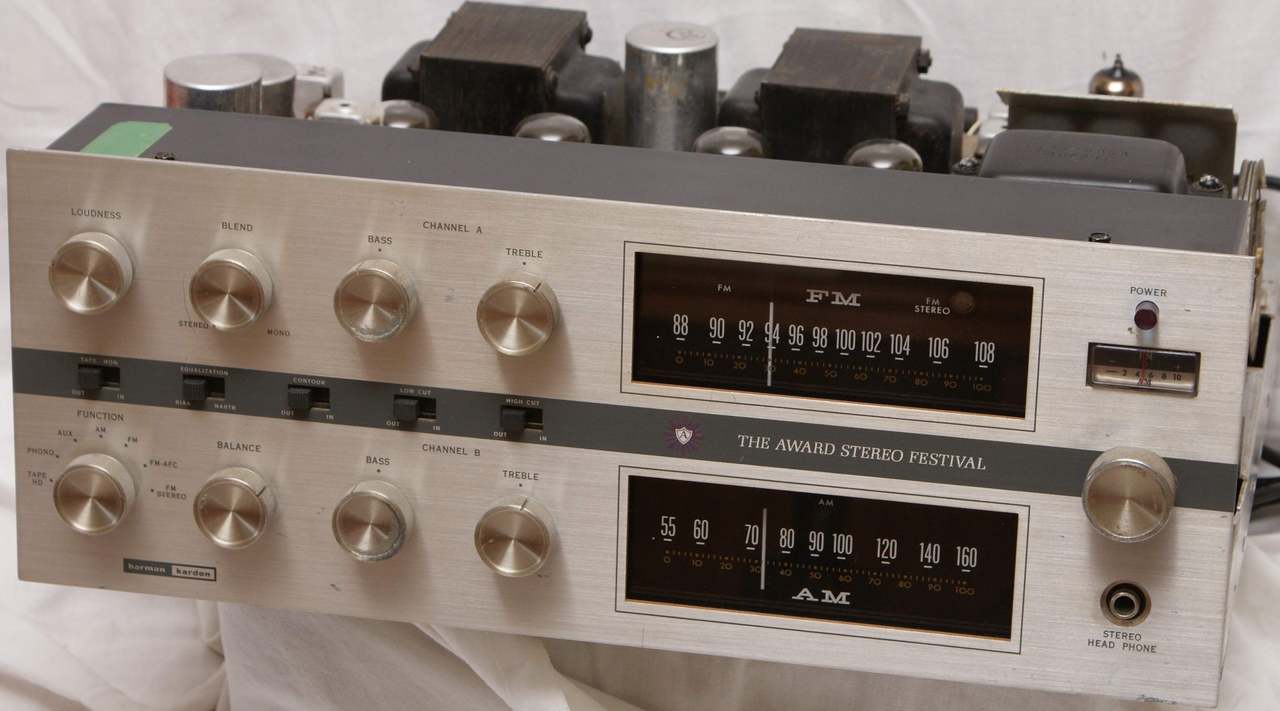

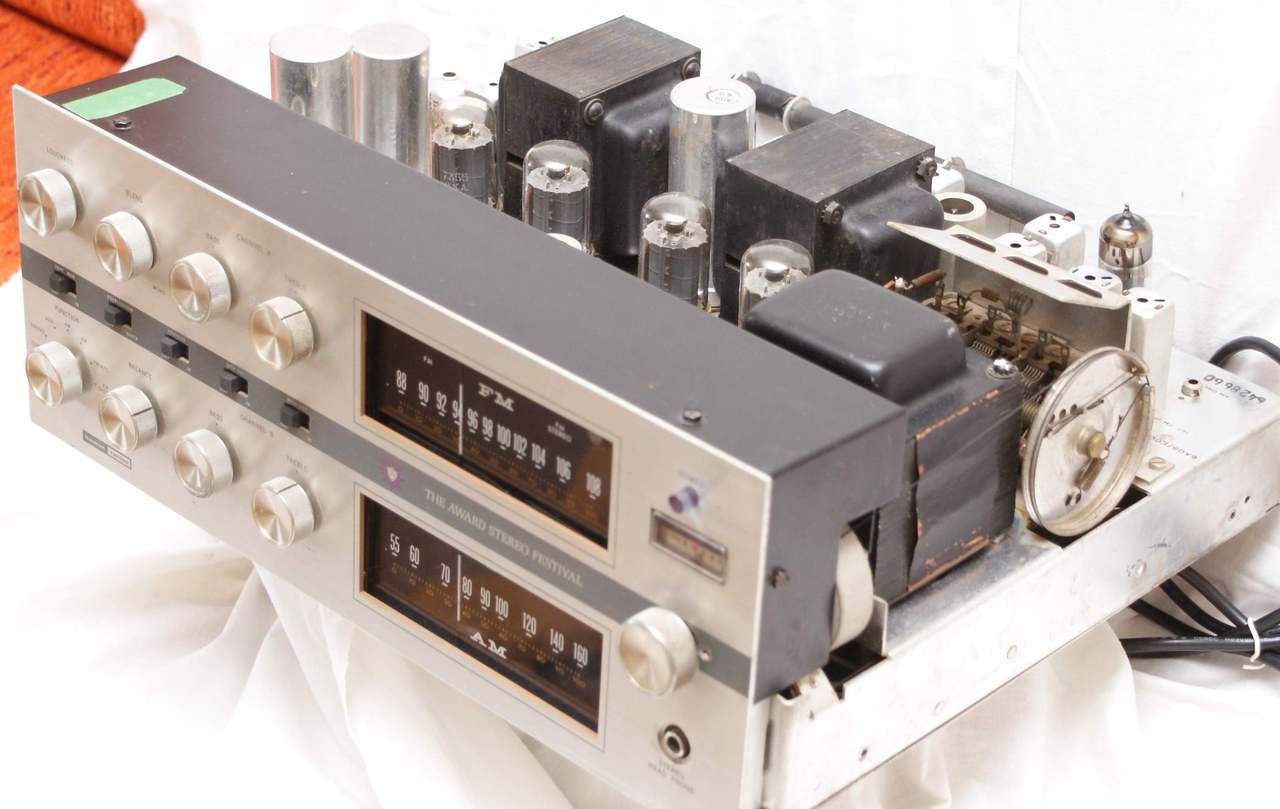

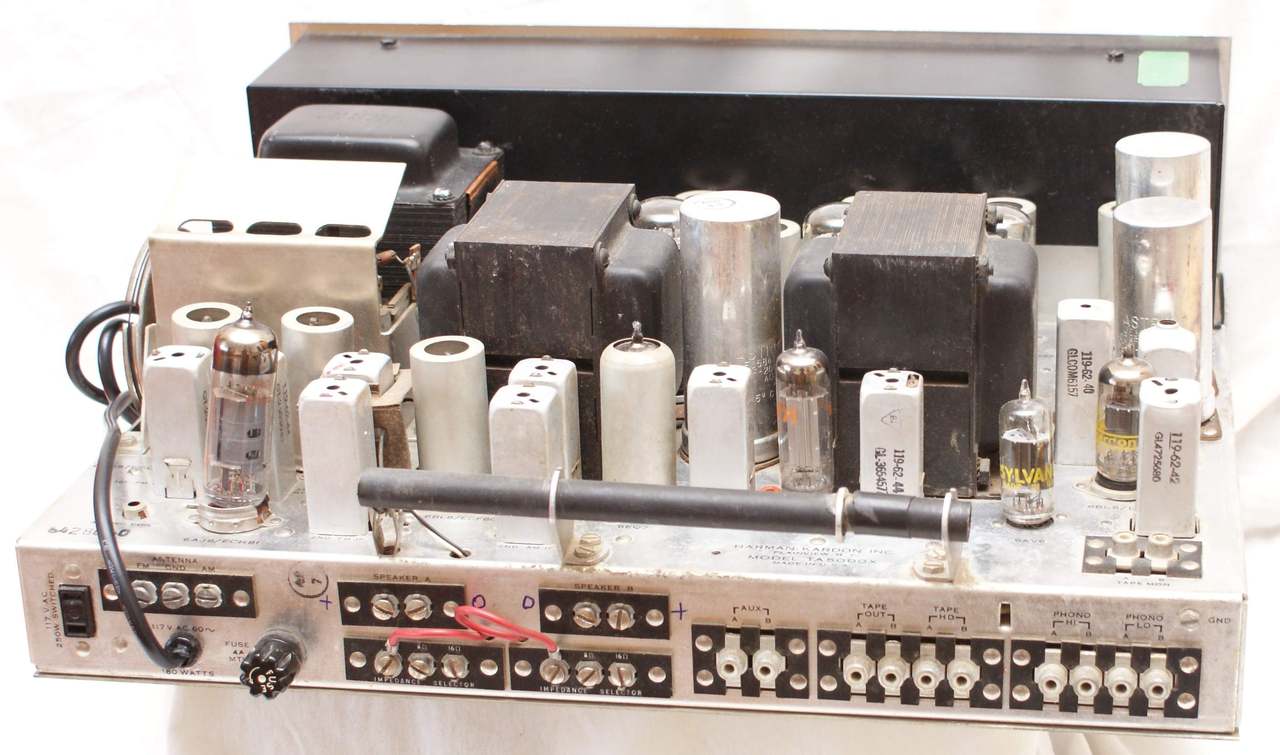

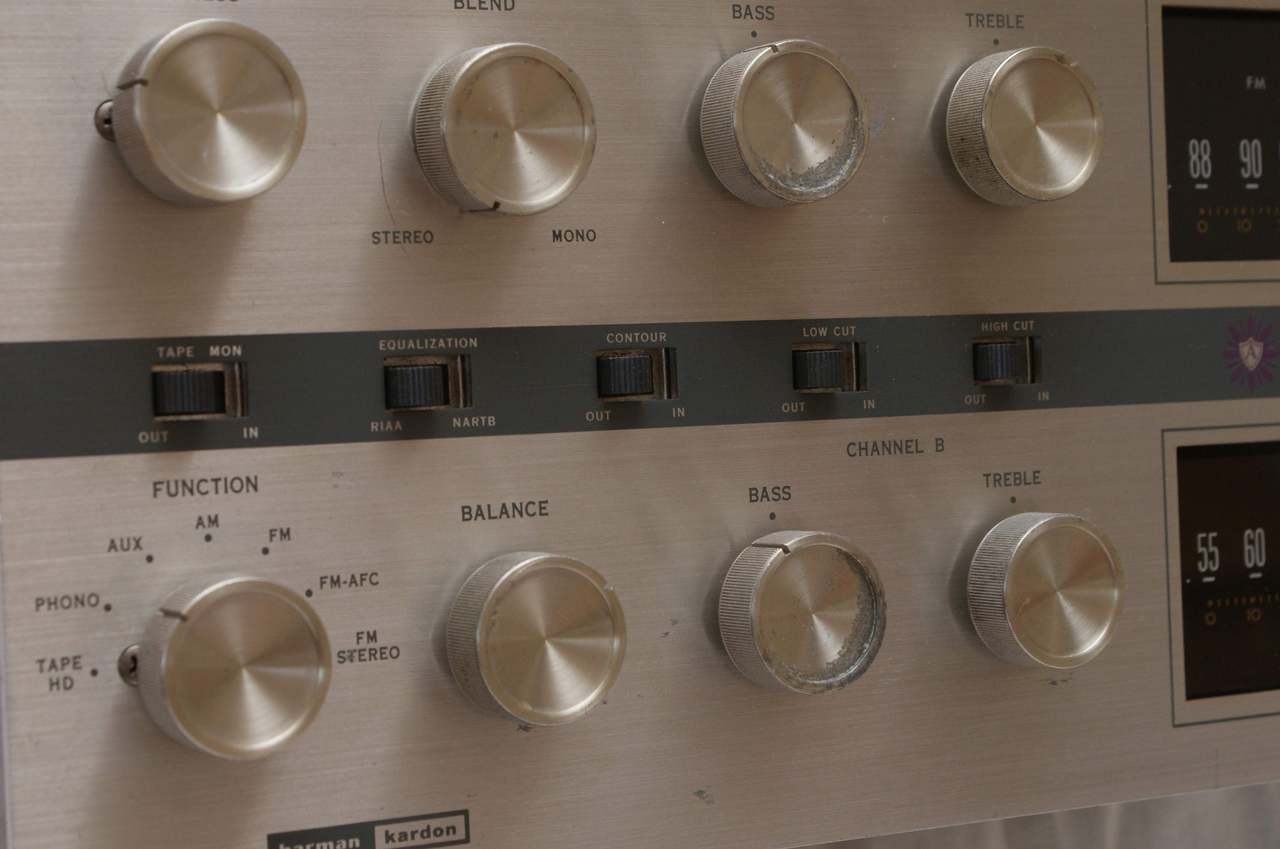

  Lampowy amplituner stereofoniczny firmy Harman Kardon model TA-5000 „The Award Stereo Festival”. Była to unowocześniona wersja TA-260 z dekoderem stereo MPX. Robiony w USA i robiony na częściach wyłącznie amerykańskich, (bo HK tw tamtych latach to była firma amerykańska). Chassis aluminiowe, z  metalowymi gałkami. Pomierzona moc amplitunera przy sygnale sinusoidalnym to 2 x 14 W, ale moc muzyczna to prawie dwa razy więcej. Moc podawana przez producenta to 2 x 25 W. Wzmacniacz pracuje w układzie Push&Pull w klasie AB (ze wskazaniem na głęboką przewagę klasy A). Wyjścia na kolumny 4, 8 i 16 Ohm. Nie ma przełącznika mono-stereo - jest za to potencjometr „BLEND”, czyli „baza stereo”. HK zastosował dość dobry i prosty dekoder stereo na dwóch lampach -  6AV6 / EBC91 oraz 6BL8 / ECF80. Zrezygnowano także ze wskaźnika sygnału ww postaci magicznego oczka i zastosowano wskaźnik dostrojenia "zero FM". Jednocześnie ten wskaźnik przy odbiorze fal średnich pracował jako normalny wskaźnik poziomu sygnału. O odbiorze sygnału stereo informowała  neonówka  zamontowana na skali radia. Neonówki miały jedną podstawową wadę  -  dość szerokie  napięcie zapłonu. Dlatego też ten wskaźnik  działał niezbyt stabilnie. Każda ze skal AM i FM ma własną żarówkę informującą o pracy na tym zakresie. Oryginalnie wszystkie lampy były sygnowane własną firmą - „Harman Kardon”, a jak widać lampy mocy to wciąż oryginalne 7355 z logo HK i napisem "Made in USA". Charakterystyczne dla konstrukcji HK było używanie w przedwzmacniaczu i stopniu sterującym lamp ECC83 i ECC82. Ciekawostka tej konstrukcji to oddzielna regulacja pasma (basy-bas, soprany-treble) na każdy kanał.  TA-5000X miał "słabszego" brata - TA-3000X na lampach końcowych 7408 i "młodszego" brata z lampami końcowymi 7591 - TA-7000x.  Wizualnie i elektronicznie wszystkie wersje TA-x000x były prawie identyczne. Na ostatnim zdjęciu  spodu chassis widać charakterystyczny dla produktów tej firmy przewód montażowy masowy ciągnący się równolegle do frontu. Bardzo proste i wygodne rozwiązanie.
